Электрокардиографы SCHILLER, Швейцария

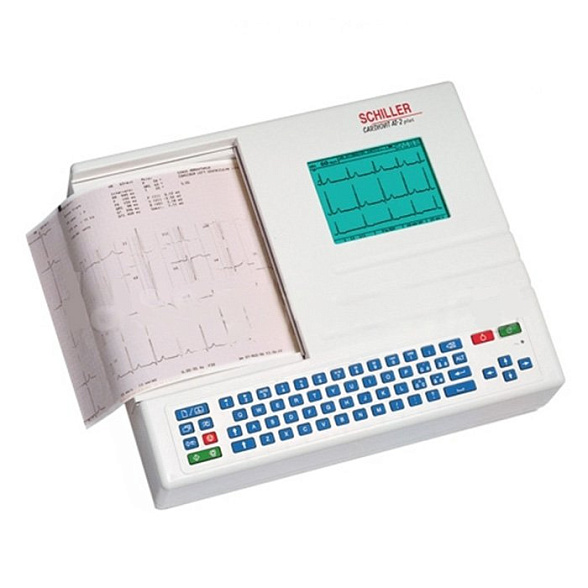

Cardiovit AT-2 plus/C - это электрокардиограф, предназначенный для проведения стандартных исследований ЭКГ покоя. Он относится к категории 6/12-канальных устройств, что означает возможность одновременной записи до 12 электрических отведений на одном листе бумаги.
Устройство обладает мобильным дизайном, что допускает его использование как в стационарных условиях, подключенное к сети, так и в полевых условиях благодаря возможности работать от аккумулятора. Управление осуществляется с помощью удобной встроенной клавиатуры.
Результаты исследований выводятся на яркий ЖК-экран. При необходимости данные могут быть немедленно напечатаны с помощью встроенного термопринтера.
Cardiovit AT-2 plus/C поставляется с предустановленной программой «С», что расширяет его функциональные возможности и обеспечивает дополнительные опции для анализа данных.

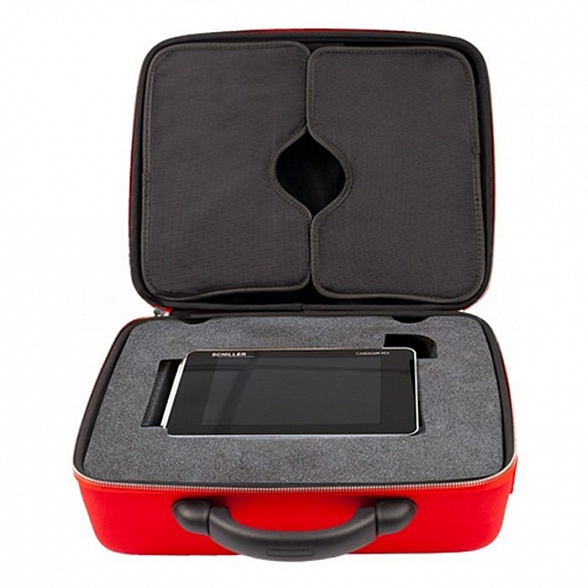

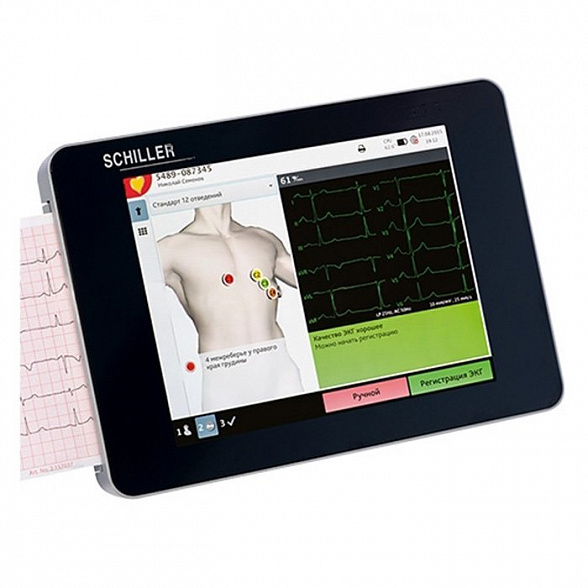

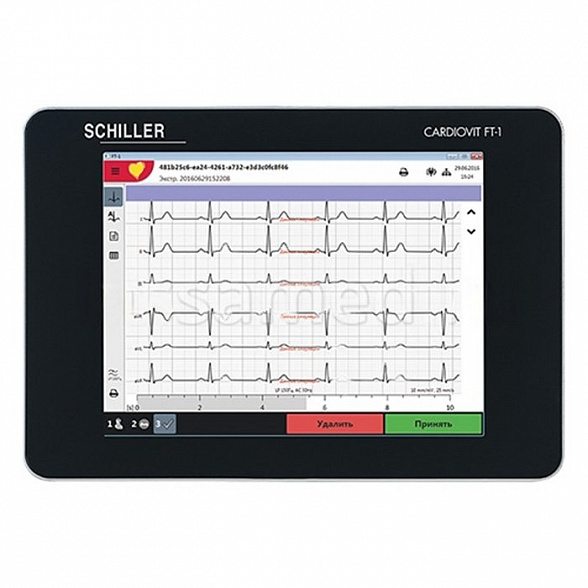

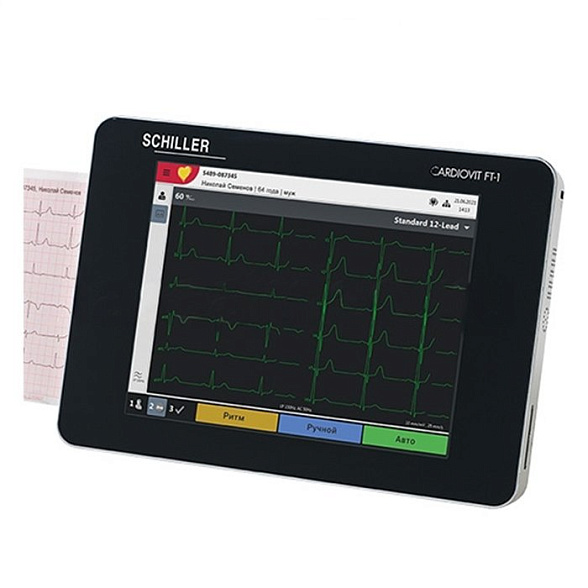

CARDIOVIT FT-1 от SCHILLER - это передовой портативный электрокардиограф, разработанный для точной и удобной диагностики сердечных состояний. Он обладает компактными размерами и весит немного больше килограмма даже с установленной батареей.
Основные характеристики включают 8-дюймовый мультисенсорный экран высокого разрешения с интуитивно понятным жестовым управлением. Это обеспечивает удобство оператору при работе с прибором. Поверхность CARDIOVIT FT-1 полностью плоская и закрытая, что не только улучшает гигиеничность, но и упрощает процесс очистки.
Электрокардиограф поддерживает автоматическую регистрацию данных на 6 или 12 каналах, что позволяет получать детальные данные о сердечной активности пациентов. Благодаря

беспроводному соединению по Wi-Fi, операторы могут предварительно просматривать ЭКГ на больших экранах.
Программное обеспечение CARDIOVIT FT-1 включает передовые алгоритмы анализа от SCHILLER, обеспечивая высокую точность интерпретации данных ЭКГ. Специальные режимы, такие как ETM Спорт, предназначены для спортсменов, что позволяет адаптировать анализ к особенностям сердечной деятельности активных людей.
Дополнительно, программа CCAA (Coronary Artery Calcification Analysis) помогает в быстром выявлении признаков артериальной окклюзии.

Электрокардиограф CARDIOVIT FT-1 от компании SCHILLER представляет собой передовой портативный прибор, разработанный для точной диагностики сердечно-сосудистых заболеваний. Он отличается компактными размерами и легким весом.
Основные характеристики FT-1 включают 8-дюймовый мультисенсорный экран высокого разрешения с жестовым управлением. Это обеспечивает удобство использования и точное отображение данных при проведении ЭКГ. Поверхность прибора полностью плоская и закрытая.
FT-1 поддерживает регистрацию ЭКГ как на 6, так и на 12 каналах, автоматически обрабатывая данные и предоставляя расширенные возможности интерпретации благодаря специализированным программам, включая ETM Спорт для спортивной медицины. Прибор также обеспечивает двустороннюю связь для удобного доступа к данным и передачи отчетов через Wi-Fi с использованием безопасных протоколов.
Важным элементом FT-1 является программное обеспечение SCHILLER, включающее передовые алгоритмы анализа, что обеспечивает высокое качество сигнала и точность диагностики. Для педиатрической практики прибор предлагает высокочастотную дискретизацию для регистрации ЭКГ у детей, а также непрерывную регистрацию по всем 12 каналам в течение 4 минут для анализа сердечного ритма в состоянии покоя.
Дополнительные опции, включая программы ETM для автоматической интерпретации и алгоритм CCAA для локализации артериальной окклюзии, делают FT-1 универсальным инструментом для медицинских учреждений и экстренной медицинской помощи.

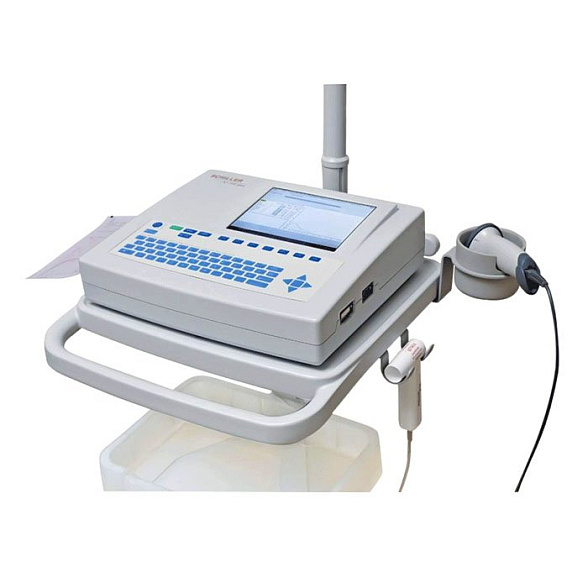

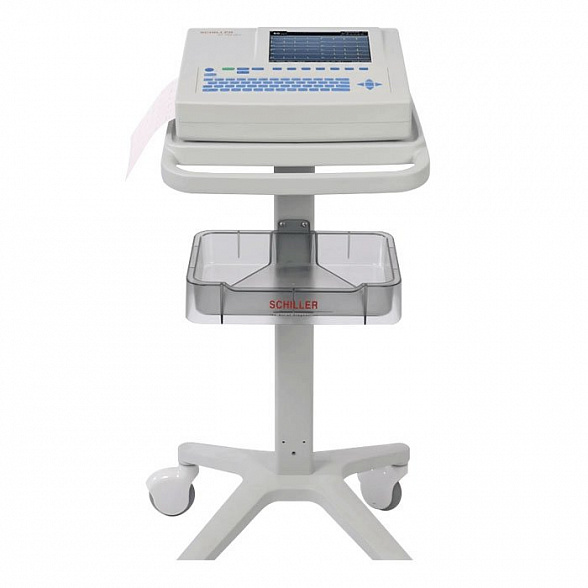

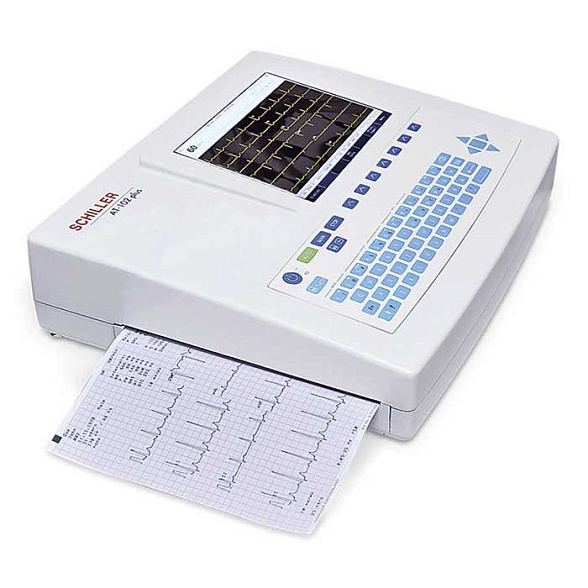

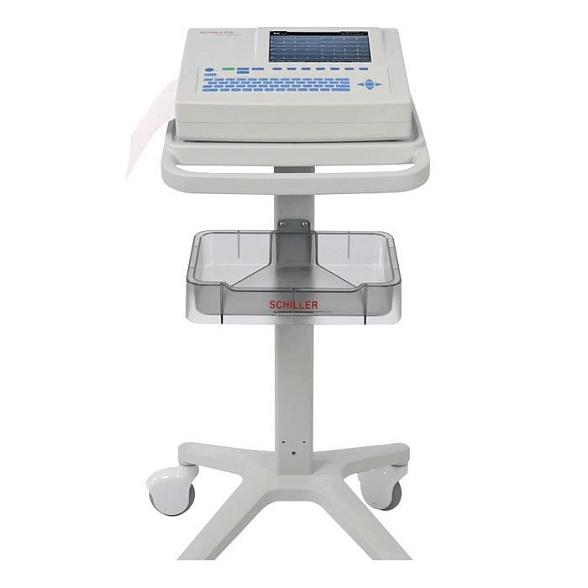

Schiller CARDIOVIT AT-102 Plus Портативная ЭКГ - система, позволяющая снимать электрокардиограммы высокой точности.Прибор удобен для работы в поликлинике, используется в стационарных обследованиях, мобилен, легко переносится.
Особенности

Прибор оборудован  клавиатурой буквенно-цифрового вида.
Монитор цветной, большого размера.
Используется 12-канальный ЭКГ регистр, отображаются двенадцать отведений.
Вынесены кнопки основных функций.
Наличие накопителя для хранения информации.встроен модуль для коммуникаций (Switching and Control Module).
Работает от сети и с помощью аккумулятора.

Функциональные опции
Устройство модели выполняет анализ на тромбофилию, исследует ФВД, распознает пейсмейкера, расшифровывает кардиограммы по категориям взрослые или дети.

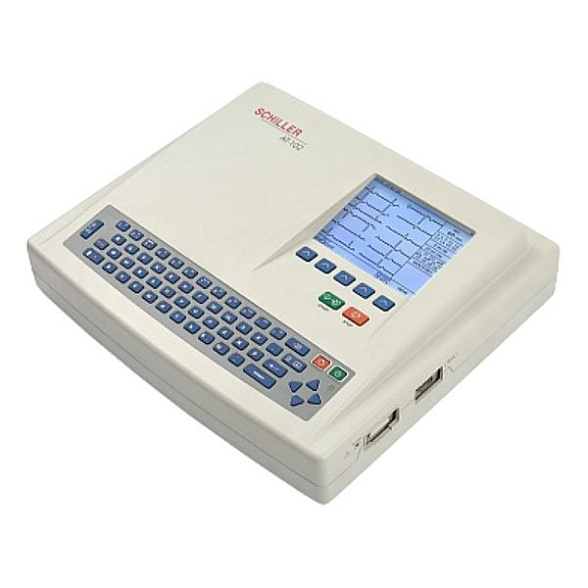

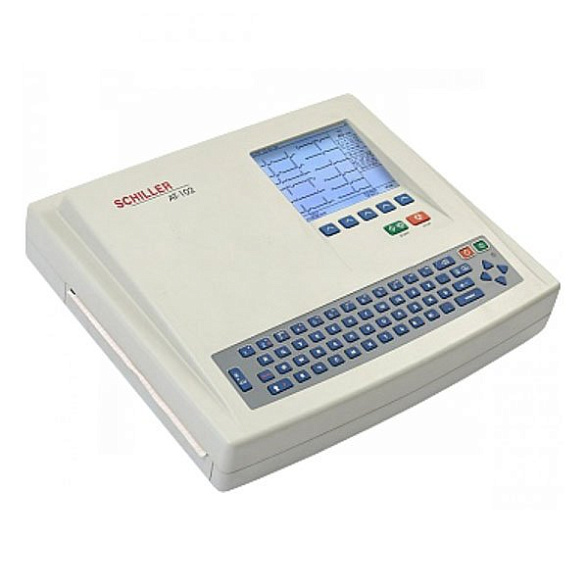

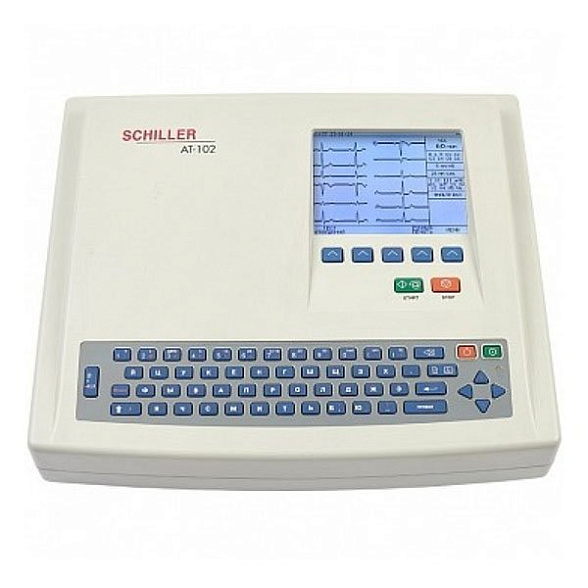

Schiller Cardiovit AT-102 – это универсальный электрокардиограф, сочетающий в себе многочисленные функциональные возможности, в том числе проведение кардиограмм покоя по двенадцати каналам. Широкий функционал прибора имеет возможности идентификации пейсмекера и интерпретации полученных результатов. Эта модель способна провести и стресс-тесты для определения сердечных показателей под нагрузкой.
Преимущества:

синхронная регистрация по всем 12 доступным каналам;
большой, удобный дисплей, на котором выводится вся доступная информация в;
встроенная подсветка, позволяющая с комфортом просматривать результаты электрокардиограммы;
полноценная клавиатура со всеми клавишами – буквенными и цифровыми;
это достоинство отличает его от других моделей, имеющих ограниченное количество клавиш;
программирование клавиш быстрого доступа к часто используемым функциям;
аппарат оснащен термопринтером, формат печати - А4;
возможно и присоединения внешнего принтера;
аппарат работает в автоматическом и ручном режиме – на выбор пользователя;
внутренний аккумулятор, работа от электрической сети;
соответствие всем принятым стандартам безопасности и качества.

Управление:

Предустановленные таблицы стандартных значений;
Быстрая и легкая калибровка;
Порт RS-232 позволяет подключить к кардиографу бегущую дорожку, велоэргометр и другие устройства.

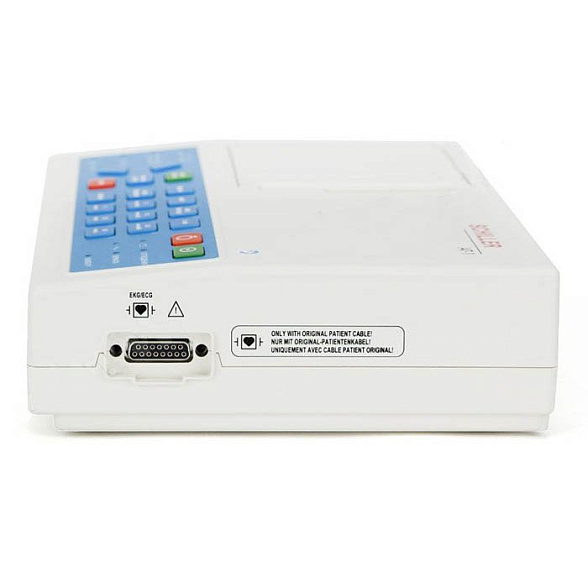

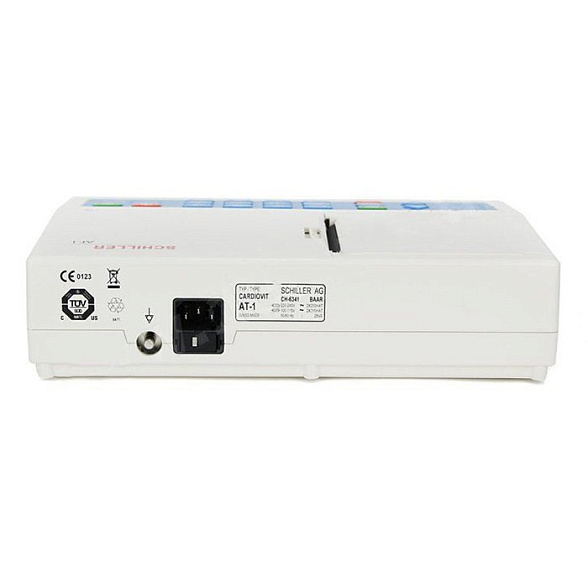

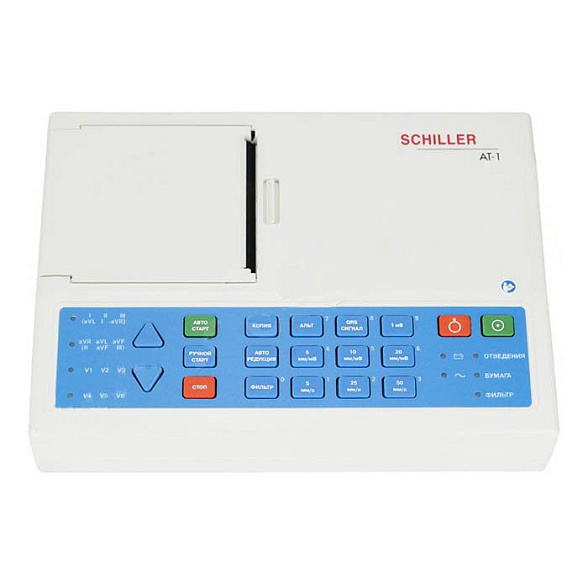

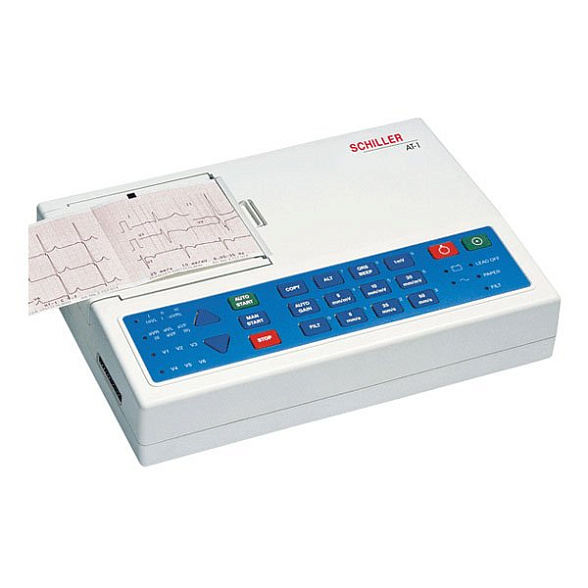

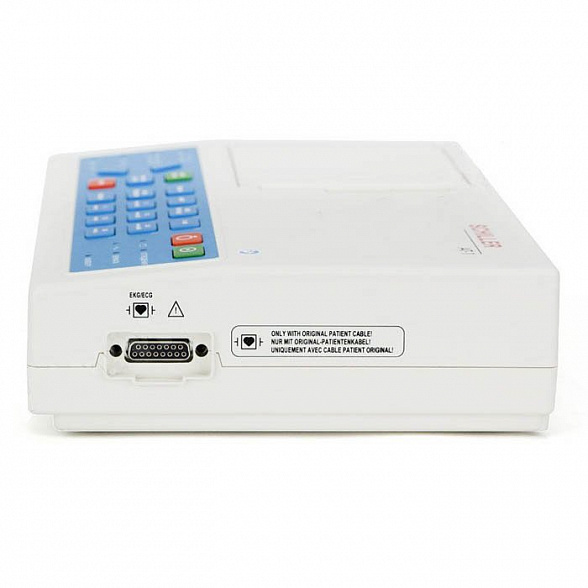

Cardiovit AT-1 является практичным, трехканальным электрокардиографом предназначенный для переносного использования. Он широко распространен и используется специалистами мед. персонала в больницах и поликлиниках.
Особенности

Прибор может работать в ручном и автоматическом режимах.
Одновременно регистрирует 12 отведений.
Он полностью русифицирован, работает как от сети, так и от аккумуляторов.
Его программное обеспечение позволяет измерять амплитуды, усреднять значения комплексов, интервалов и электрических осей, а так же позволяет анализировать амплитуды интервалов, электрических осей и интерпретационных данных.
Оснащен термопринтером.
Для более комфортного использования в комплект входит сумка для транспортировки.

Данный электрокардиограф прост и понятен в обращении. Эта модель не оборудована  дисплеем. Практика показала, что аппарат не боится нагрузок и отличается точностью измерений. Cardiovit AT-1 прекрасно зарекомендовал себя и широко применяется при выезде врача на дом и в поликлиниках.

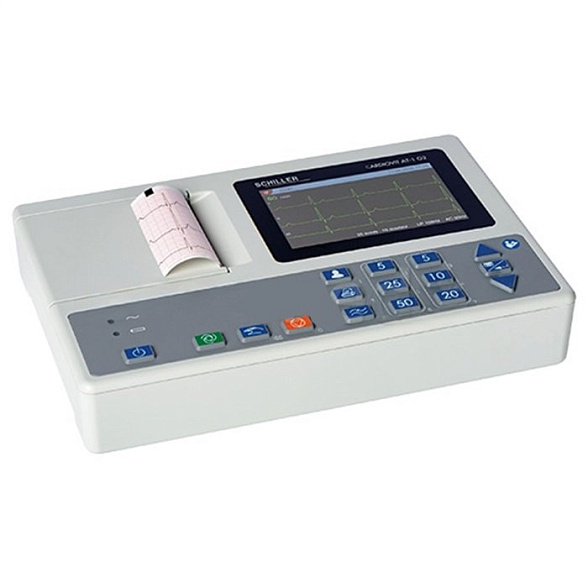

Электрокардиограф Cardiovit AT-1 G2 разработан для регистрации и анализа электрокардиографических данных у пациентов. Он является усовершенствованной версией известной модели Cardiovit AT-1.

Основные характеристики

Качество сигнала. Cardiovit AT-1 G2 обеспечивает оптимальное качество сигнала благодаря высокой частоте дискретизации и широкому диапазону частот.
Простота использования. Прибор оснащен пользовательским интерфейсом, который делает ввод данных пациента и регистрацию ЭКГ максимально простыми. Данные могут быть введены одним нажатием клавиши, а предварительный просмотр сигнала доступен на 5-дюймовом цветном экране.
Эргономика. Cardiovit AT-1 G2 разработан с учетом эргономики. Клавиатура легкочистящаяся, а цветной экран обеспечивает удобство при чтении данных.
Термопринтер. Встроенный термопринтер с высоким разрешением поддерживает использование различных типов бумаги, включая рулонную и Z-образно сложенную.
Алгоритмы анализа. Программа интерпретации ЭКГ по 12 отведениям использует передовые алгоритмы анализа ETM, что гарантирует высокую точность и надежность диагностики сердечно-сосудистых заболеваний. Алгоритм CCAA помогает быстро локализовать участок артериальной окклюзии, что критически важно при неотложных состояниях.
Архивация и экспорт данных. Для удобства архивации и обмена информацией предусмотрена возможность экспорта отчетов в формате PDF на USB-носитель.

Электрокардиограф Cardiovit AT-1 G2 разработан для точной диагностики состояния сердечно-сосудистой системы.
Основные характеристики

Качество сигнала и технологии. Cardiovit AT-1 G2 обеспечивает высокое качество сигнала благодаря высокой частоте дискретизации и широкому диапазону частот, что позволяет эффективно регистрировать ЭКГ как у взрослых, так и у детей.
Эргономичный дизайн. Устройство имеет удобный 5-дюймовый цветной экран, предназначенный для предварительного просмотра сигналов ЭКГ. Простая и интуитивно понятная клавиатура позволяет оперативно вводить данные пациента одним нажатием клавиши.
Стандартизированный рабочий цикл. Включает в себя мгновенную проверку качества сигнала в реальном времени, что помогает избежать ошибок из-за неправильно наложенных электродов, и возможность быстрого просмотра зарегистрированных ЭКГ.
Программа анализа ETM. Предоставляет возможность интерпретации ЭКГ по 12 отведениям с высокой точностью благодаря передовым алгоритмам. В частности, алгоритм CCAA используется для быстрого обнаружения артериальной окклюзии, что критически важно при острой боли в груди.
Экспорт данных и архивация. Для удобства ведения медицинской документации возможен экспорт отчетов в формате PDF на USB-носитель, что обеспечивает сохранность данных и их легкость в обмене.

Электрокардиограф Cardiovit AT-1 G2 предназначен для регистрации и интерпретации электрокардиографических данных. Он является усовершенствованной версией известного прибора Cardiovit AT-1.

Характеристики и преимущества

Качество сигнала и алгоритмы      интерпретации:
Обеспечивает высокое качество       сигнала благодаря высокой частоте дискретизации и широкому диапазону       частот, что позволяет эффективно регистрировать ЭКГ как у взрослых, так и       у детей.
Использует передовые алгоритмы       интерпретации ЭКГ по 12 отведениям, что обеспечивает непревзойденную       точность и надежность в диагностике сердечно-сосудистых заболеваний.


Эргономичный дизайн:
Удобный интерфейс с       возможностью ввода данных пациента одним нажатием клавиши.
5-дюймовый цветной экран для       предварительного просмотра сигнала ЭКГ и удобной навигации по меню.
Простая и интуитивно понятная       клавиатура упрощает процесс регистрации данных.


Функциональные возможности:
Термопринтер высокого       разрешения поддерживает использование как рулонной, так и Z-образно       сложенной бумаги для печати результатов.
Возможность экспорта отчетов в       формате PDF на USB-носитель для удобного хранения и архивации данных.


Стандартизированный рабочий      цикл:
Включает быстрый ввод данных       пациента, реальном времени проверку качества сигнала и просмотр       зарегистрированной ЭКГ, что оптимизирует процесс диагностики и       обеспечивает последовательность операций.


Программное обеспечение:
Поддержка передовых алгоритмов       анализа, включая алгоритм локализации артериальной окклюзии (CCAA),       который особенно полезен в ситуациях острой боли в груди для быстрого       выявления угрозы области сердечной мышцы.



Применение
Cardiovit AT-1 G2 идеально подходит для использования в медицинских учреждениях, клиниках и больницах, где требуется точная диагностика сердечно-сосудистых заболеваний.

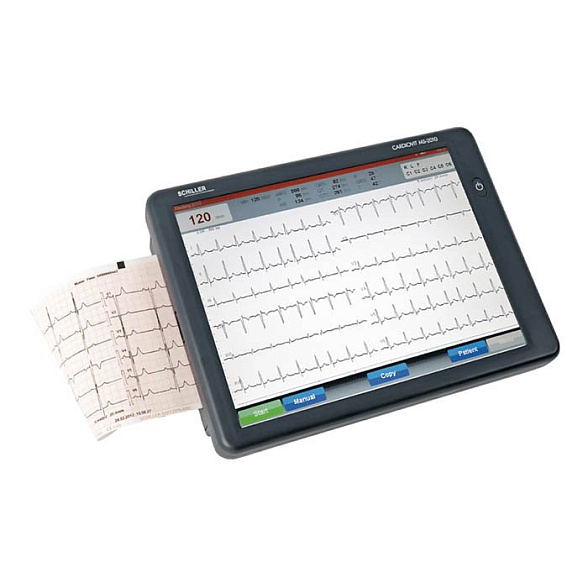

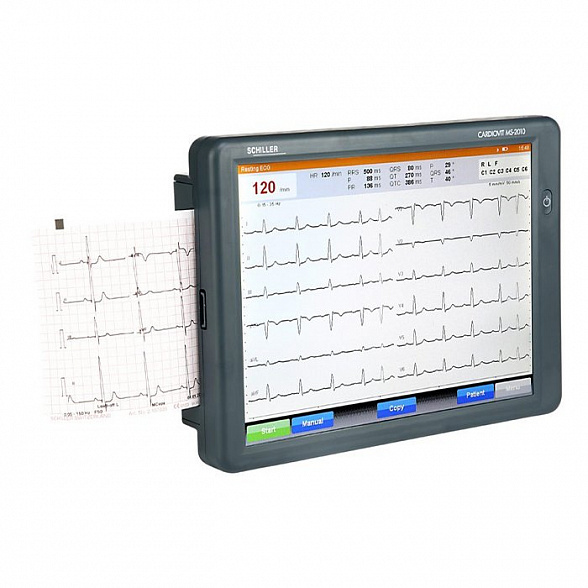

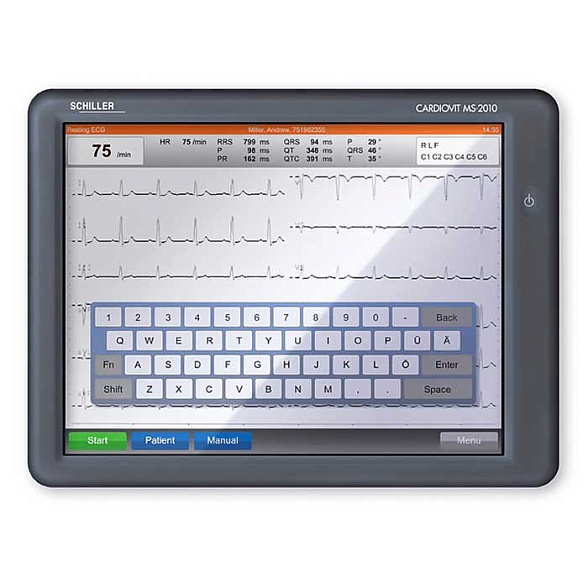

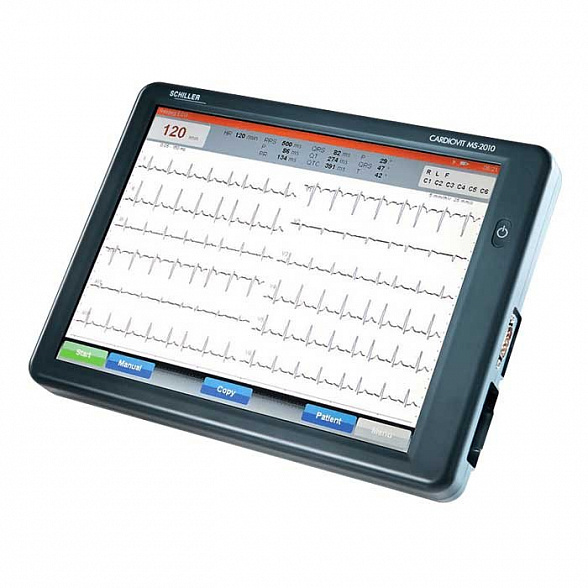

Электрокардиограф Schiller MS-2010 – это компактный и мобильный медицинский прибор, отвечающий современным требованиям диагностики и работающий по двенадцати каналам. Аппарат оснащен сенсорным цветным дисплеем на 10,4 дюйма с удобным интерфейсом и экранной клавиатурой.
Функциональность кардиографа:

вывод на экран и регистрация результатов электрокардиограммы по двенадцати отведениям в формате 3/6/2х6/4х3/1х12;
сохранение полученных данных в течение пяти минут;
встроенная память на 350 регистраций кардиограмм;
снятие ЭКГ-покоя с формированием таблицы и нанесением маркеров;
вывод отчетов в форматах PDF и XML.

Типы фильтров, применяемые в работе аппарата:

SBS – стабилизирует изолинию, подавляя ее чрезмерный дрейф, оказывает влияние на форму сигнала ЭКГ;
частотный сетевой SPF-фильтр, подавляющий помехи питающей сети, не искажая ЭКГ-сигнал;
SSF SCHILLER – сглаживающий фильтр;
SМF SCHILLER – фильтр, подавляющий помехи от сильного тремора мышц.

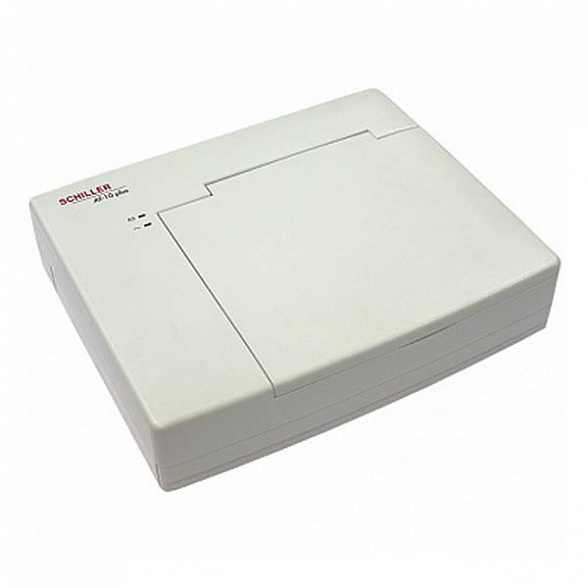

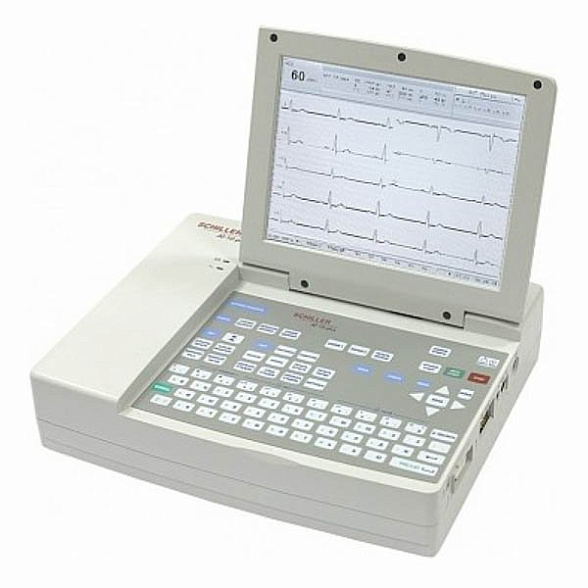

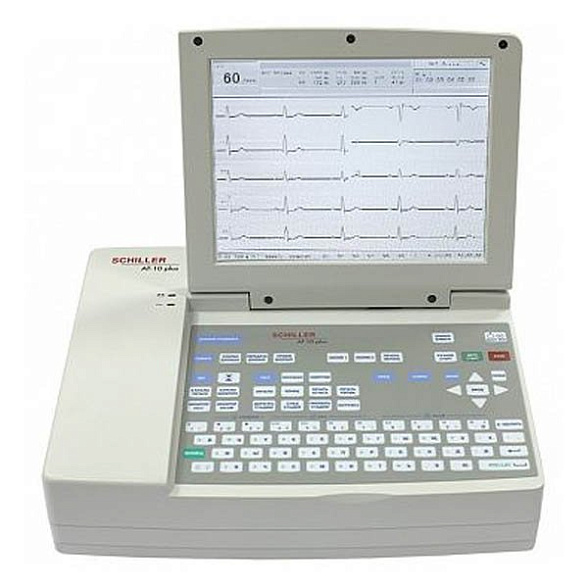

Электрокардиограф представляет собой универсальное устройство, объединяющее в себе двенадцатиканальный электрокардиограф и систему для проведения диагностики.

Преимущества Cardiovit AT – 10




Аппарат изготовлен в форме стильного ноутбука.

Цветной монитор с высокой детализацией.

Регистратор электрокардиограмм, оснащенный 12 каналами.

Предусмотрена возможность зарадки от аккумуляторного устройства.

Фиксирование показателей ЭКГ в состоянии покоя.

Полученные сведения можно пересылать на компьютер и прочие информационные системы с помощью интегрированного модема, используя оптоволоконную сеть, результаты протоколируются в формате XML на персональном компьютере.

Дополнительные функции


«С» - анализ ЭКГ: интервалы, амплитуды, усредненные комплексы, электрические оси, интерпретации для взрослых и детей

«EXEC» - анализ ЭКГ нагрузки: формирование тестовых протоколов, усреднение ЭКГ-комплексов, измерение ST-сегмента, конечный отчет по трендам ЧСС, АД, ST

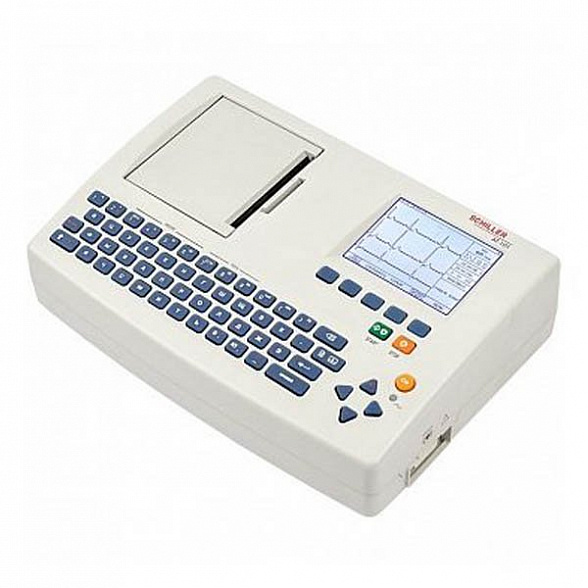

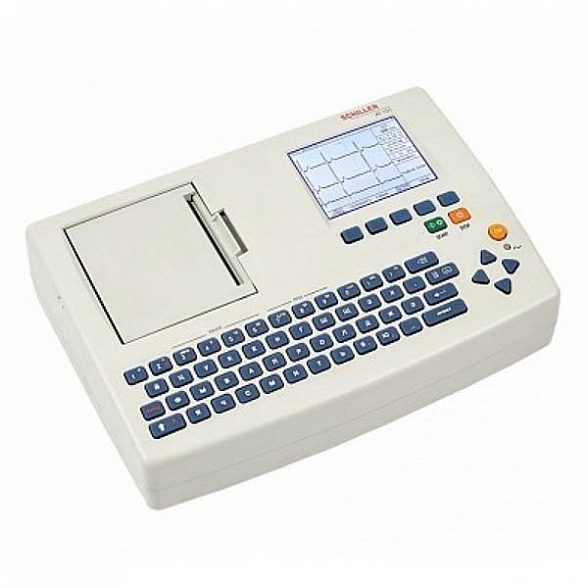

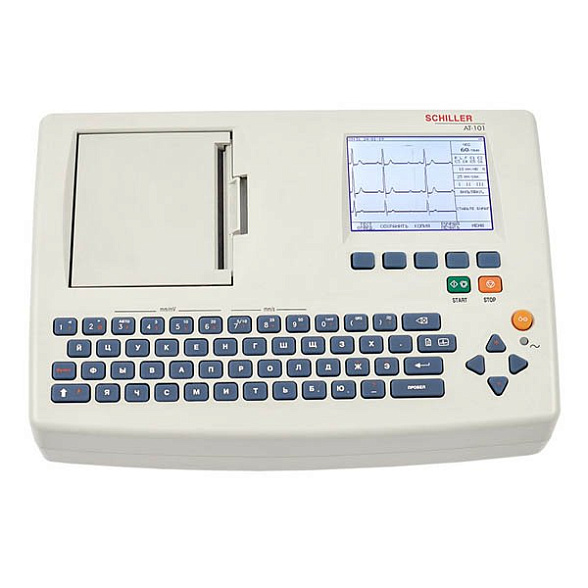

Трёхканальный электрокардиограф оборудован жидкокристаллическим экраном и термопринтером. Медицинский прибор небольших габаритов. В комплект поставки входит специализированная сумка, которая защищает аппарат от механических повреждений, что обеспечивает безопасность устройства при транспортировке на выезде.
При помощи клавиатуры, на которой расположены цифровые и буквенные символы, вводятся возрастные данные и необходимая информация о пациенте, таким образом интерпретация значений кардиограммы будет точнее. Через опцию памяти при помощи специальной программы  SEMA возможна передача информация на компьютер. Подключив внешний принтер можно получать двенадцать  каналов электрокардиограммы на листе А4.
Отличительная черта Schiller cardiovit AT-101- его выгодная цена.
Технические данные ЭКГ:



    Технические данные ЭКГ




Вход сигнала от пациента


Полностью изолирован и защищен от дефибрилляционного напряжения (только при использовании оригинального кабеля пациента SCHILLER)




Монитор




            3-канальное представление выбранных отведений
            Частота сердечных сокращений, ЧСС
            25, 50 мм/с
            5, 10, 20 мм/мВ
            Состояние фильтра (вкл/выкл)
            Недостаточный контакт электродов





Отведения


12 одновременно регистрируемых отведений: Стандарт/Кабрера




Скорость печати


5/10/25/50 мм/с (ручная печать)




Чувствительность


5/10/20 мм/мВ, настраиваемая автоматически или выбираемая вручную




Автоматические программы отведений




            3/6/12-канальное представление 12 одновременно регистрируемых стандартны отведений
            Возможен выбор различных форматов печати





Регистрация данных




            Данные пациента (имя, возраст, рост, вес, АД), ИД номер пользователя
            Перечень всех условий ЭКГ регистрации (дата, время, состояние фильтра)
            Программа измерения «М»: результаты измерения ЭКГ (интервалы, амплитуды электрические оси), усредненные комплексы со справочной маркировкой
            Программа интерпретации «С» ( опция ): интерпретация ЭКГ для взрослых и детей
            Программа тромболизиса (опция )





Кривые регистрации


3/6/12-канальное представление, оптимальное расположение на ширине 72 мм (встроенный принтер) или А4 (внешний принтер), автоматическая настройка изолинии




Фильтры




            Миографический фильтр (фильтр мышечного тремора): 25 или 35 Гц
            Стабилизирующий изолинию SCHILLER SBS
            Сглаживающий фильтр SCHILLER SSF





Усилитель ЭКГ




            Синхронная регистрация сигналов со всех  9 активных электродов(равна 12 стандартным отведениям)
            Частота дискретизации: 1000 Гц
            Распознавание пейсмекера: >± 2 мВ/>0.1 мс

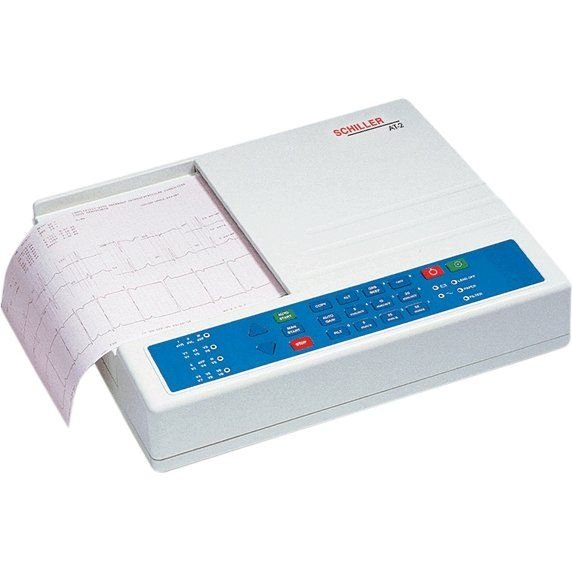

Данная бумага используется при работе с кардиографом Schiller AT-2 для регистрации показаний прибора.

Электрокардиограф Schiller MS-2010 – это компактный и мобильный медицинский прибор, отвечающий современным требованиям диагностики и работающий по двенадцати каналам. Аппарат оснащен сенсорным цветным дисплеем на 10,4 дюйма с удобным интерфейсом и экранной клавиатурой.
Функциональность кардиографа:

вывод на экран и регистрация результатов электрокардиограммы по двенадцати отведениям в формате 3/6/2х6/4х3/1х12;
сохранение полученных данных в течение пяти минут;
встроенная память на 350 регистраций кардиограмм;
снятие ЭКГ-покоя с формированием таблицы и нанесением маркеров;
вывод отчетов в форматах PDF и XML.

Типы фильтров, применяемые в работе аппарата:

SBS – стабилизирует изолинию, подавляя ее чрезмерный дрейф, оказывает влияние на форму сигнала ЭКГ;
частотный сетевой SPF-фильтр, подавляющий помехи питающей сети, не искажая ЭКГ-сигнал;
SSF SCHILLER – сглаживающий фильтр;
SМF SCHILLER – фильтр, подавляющий помехи от сильного тремора мышц.
