Стресс-тест системы

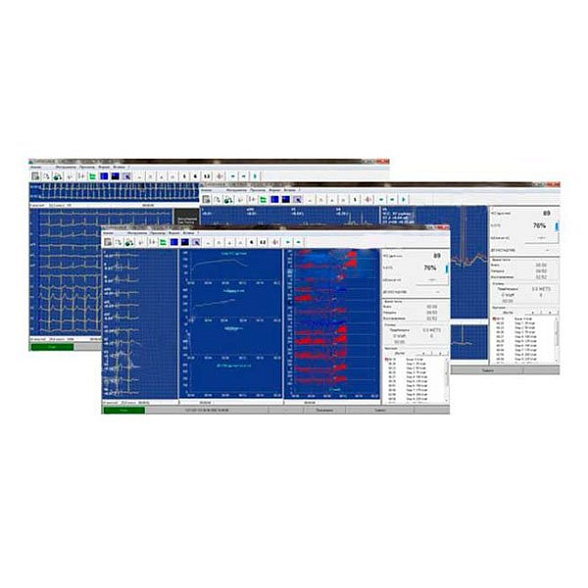

Комплексную систему с ПО Cubestress- обеспечивает управление ЭКГ-тестами с нагрузкой. Для проведения исследований в систему включены: аппаратный модуль, программное обеспечение, а также фирменные тредмиллы либо велоэргометры.
Преимущества Благодаря интеграции в систему всех процедур, которые требуются для нагрузочного теста, Cubestress дает возможность:

    снять и отобразить на мониторе в онлайн-режиме 12 электрокардиографических отведений;
    дает возможность управлять велоэргометрами онлайн и распечатывания электрокардиограммы во время проведения теста;
    предусмотрено в автоматическом режиме архивирование, а также распечатка итогового отчета;
    на любой стадии электрокардиографического исследования можно использовать горячие клавиши и понятное меню – функциональные возможности Windows, которые позволяют ускорить работу.
Пользовательские разделы Cubestress: описаниеПользователь может осуществлять контроль возможностей ПО. Для этого в систему входит ряд разделов. Они позволяют:

    отследить, а также отобразить различные форматы электрокардиограммы онлайн;
    управлять велоэргометрами, тредмиллами;
    измерять АД.
Сконцентрировать внимание на основных моментах стресс-теста пользователю помогают следующие разделы:

    Средних значений. Отображение двенадцати отведений осуществляется с помощью визуальных изображений средних значений. При этом происходит демонстрация отклонения ST-сегмента, а также амплитуды, и можно просматривать избранные участки. Во время теста с нагрузкой и восстановительного периода в авторежиме совмещаются средние комплексы: из предварительной нагрузочной фазы и соответствующий увеличенный. При этом изменения ST-сегмента можно оценить с большим эффектом.
    ST-QT. С помощью этого раздела можно проанализировать соответствующие сегменты. Необходимые исследования проводятся отдельным комплексом, и его увеличенный вид передается на монитор. Этот раздел обеспечивает настройку отчета в конце восстановительной фазы.
    Тренда. Можно видеть графики, на которых отражена динамика изменений на протяжении всего тестирования следующих показателей:
    двойное произведение;
    артериальное давление;
    частота сердечных сокращений;
    степень нагрузки эргометров.
    Анализ ST-тренда по 12 отведениям отображается с помощью передовой технологии визуализации. ST-сегмент для любого канала изображается оперативно и информационно. Для каждого отведения это происходит, когда амплитуда совмещается с отклонениями и при использовании цветового кодирования.
    ЭКГ. В онлайн-режиме производится отображение ЭКГ-сигнала, включая усредненные комплексы. Можно просматривать 12 общепринятых отведений или только отведения на выбор. Есть возможность изменения пользователями их скорости, а также амплитуды.
    PR. Отображение тахограммы PR и электрокардиограммы производится в разнообразных форматах.
    Просмотра ЭКГ. Отображения 12-канальной электрокардиограммы онлайн осуществляются в 3 окнах. В первом (верхнее) демонстрируется кардиограмма с использованием полного раскрытия. Выбранную часть...

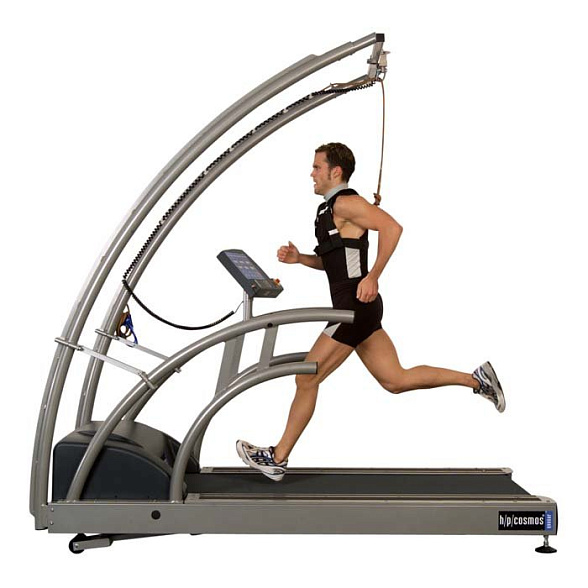

Модель MTM-1500 H/P/Cosmos является современным оборудованием, которое применяется в кардиологических отделениях, в также восстановительной/спортивной медицине для проведения нагрузочного тестирования. Аппарат имеет систему, обеспечивающую динамическую разгрузку веса. При помощи компьютера осуществляется управление прибором.
Достоинства

Увеличенное полотно. Поверхность имеет размер 1,5x0,5 метра.
Удобные условия для пользователя создаются с помощью 2 поручней кротких, размещенных по бокам, удлиненных  поручней с 2 стойками и специального приспособления, которое поддерживает руки и регулируется с учетом роста/массы.
Оборудовано дугой, которая выполняет защитную функцию и укомплектована нагрудным поясом.
Движение дорожки в экстренных случаях может быть остановлено двумя способами: ручным (на панели управления) и автоматически (если пациент упал). Благодаря этому обеспечивается безопасность пользователя.
Бегущая лента может двигаться со скоростью 0-20 километров в час и обладает функцией реверсивного хода, позволяющей воспользоваться опцией «спуск с горы». При этом дорожка поднимается вверх.

Велоэргометры ERG-911 S/L BP/L Schiller могут использоватся для безопастного проведение тестов с нагрузкой, с использованием катетера в кардиологии и восстановительной медицине. Это специальное медоборудование, применяемое в положении лежа и полулежа, абсолютно безопасно для пациентов. Посредством модели BP/L можно осуществить инвазивный мониторинг артериального давления.
Преимущества модификаций

Совместимость со всеми системами нагрузки Schiller за счет универсальности интерфейса.
Независимая работа в качестве тренажера либо в режиме стресс-тестирования. Последний вариант предполагает управление с помощью программного обеспечения нагрузочных систем путем выбора соответствующих протоколов.
Сиденье, кушетка, подголовник эргометра мобильны, их положение регулируется с пульта ДУ. Угол горизонтального расположения седла варьируется в пределах 0 - 54 градуса с последующей фиксацией.

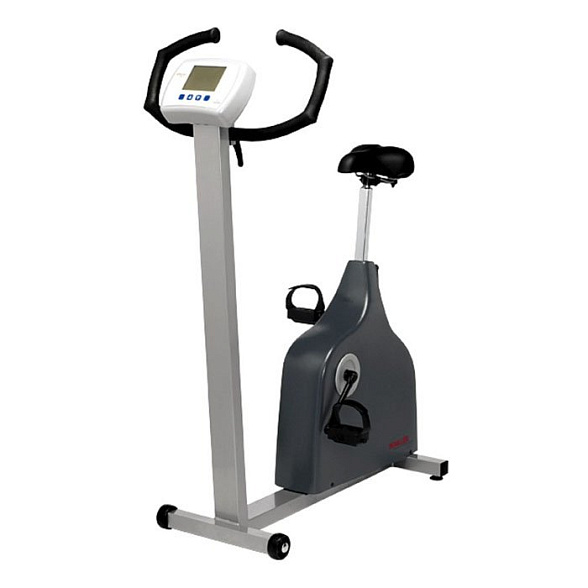

Велоэргометр ERG-910, обеспечивает возможность организовать проведение эффективного тестирования под нагрузкой. Областью применения является кардиология, спортивная и восстановительная медицина.
Достоинства устройства

Преимуществом аппарата является полная совместимость с любым нагрузочным оборудованием компании Schiller AG.
На поворотном жидкокристаллическом дисплее (диагональ 4,92 дюйма) отображаются показатели измерений.
Седло имеет несколько стандартных положений, что обеспечивает гибкость его применения.
Автоуправление ERG-910 осуществляется с помощью ПК через RS-232 – изолированный гальванический интерфейс.
Тормоз токов Фуко, которым оснащен аппарат, не зависит от количества оборотов в минуту и управляется с ПК.

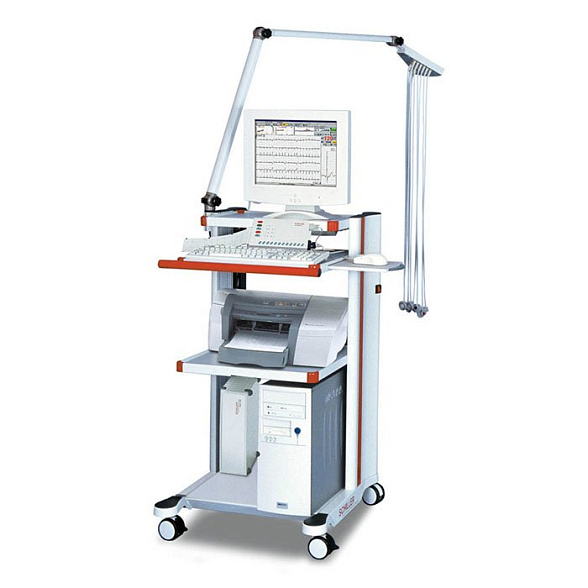

Cardiovit AT-104 PC является современным электрокардиографическим усилителем, который используется для регистрации ЭКГ в двух состояниях – покоя либо нагрузки. Стресс-система укомплектована трехканальным электрокардиографом.
            Достоинства

Усилитель функционирует в режимах: с использованием персонального компьютера либо в автономном режиме.
В прибор встроена специальная система, обеспечивающая эффективное управление данными.
ПО нагрузочных тестов обеспечивает качественный анализ параметров ST, трендов, усредненных комплексов с отображением по 12-ти отведениям.
Есть интерфейсы  для тредмиллов  и велоэргометров устройство .
Опция экспорта в PDF-формат, с возможностью проводить редактирование прямо на дисплее, а также считывать штрих-коды.

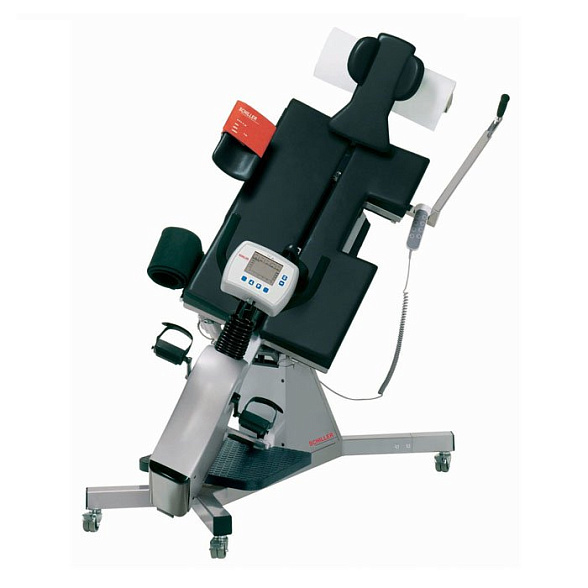

Велоэргометры ERG-911 S/LS BP/LS предназначены для проведения нагрузочного тестирования. В том числе они используются для проведения стресс-эхокардиографии. Обследование пациента осуществляется в лежачем и полулежащем положении.
Преимущества модели:

В комплект входит пульт управления, с которого доктор удаленно изменяет положение кушетки, подголовника и седла. Чтобы пациент находился в горизонтальном положении во время эхокардиографиии (наиболее приемлемый вариант) производители дали возможность фиксировать угол кушетки от 0 до 45 градусов.
Наличие опции измерения артериального давления неинвазивным способом.
Во время проведения нагрузочного тестирования, можно провести УЗИ сердечной мышцы.
Устройство работает практически бесшумно. Достигается это за счет встроенного процессора, который управляет тормозом вихревого тока, вращающий момент которого можно измерять (количество вращений в минуту при этом не имеет значения).

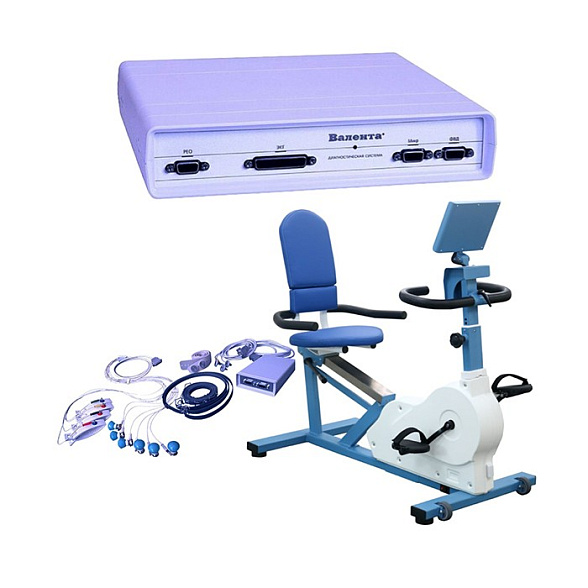

Велоэргометрическая система - это специальный кардиологический комплекс на основе электрокардиографа ЭК12Т 01-«Р-Д». Он предназначен для функционального диагностирования работы сердца в состоянии покоя и определенных физических нагрузок. Достоинстварегистрирование в момент покоя ЭКГ (с интерпретацией без участия оператора), выявление противопоказаний для диагностики;качественное подавление помех, получение стабильной изоэлектрической линии;мониторинг по 12 каналам с постоянным фиксированием в памяти устройства по 12 каналам (количество отведений - 1,3,6,12, усредненные системы P-QRS-T и т.д.);автоматический режим управления, есть встроенная библиотека протоколов ЭКГ-проб;определение значения артериального давления без участия оператора (опциональная функция);отслеживание частот сокращения сердечных мышц в динамике их работы, контролирование отклонений параметров ST-сегмента от нормы, обнаружение желудочковых/наджелудочковых аритмий;мониторинг и фиксирование тенденций изменений сравнительно с осью сердца электрической;автоматические замеры в формате реального времени, фиксирование тенденций изменений в части продолжительности (QRS, P, QT/QTc, PQ) и амплитуды (R, J, P, ST, STs);редактируемый в автоматическом режиме отчет;активизация режима «тревога» в части ЧСС, АД, девиации ST-сегмента, количества экстрасистол.Для печати определяемых устройством параметров (в том числе с сохранением информации в памяти устройства) в различных режимах работы велоэргометрического аппарата к нему подключается принтер формата A4.Анализ архивированных записей:

    изучение графиков девиации ST-сегмента, амплитуд P, J, R по 12 ответвлениям;
    динамика длительностей P, PQ, QRS, QT/QTc по 12 ответвлениям;
    анализ ST-сегмента расширенный, диагностирование ишемии сердца (по разделам «ST/ЧСС индекс», «ST/ ЧСС гистерезис», «ST/ЧСС наклон»);
    диагностирование аритмий с применением встроенного «холтеровского» модуля;
    оценки работоспособности в МЕТ, резерва хронотропного, динамики пространственной дисперсии;
    анализ дефектов миокардиальной перфузии;
    определение вариабельности сердечного ритма (с выявлением паттерна ишемической реакции сердца);
    оценка реактивации парасимпатической нервной системы во время восстановления после физической нагрузки.

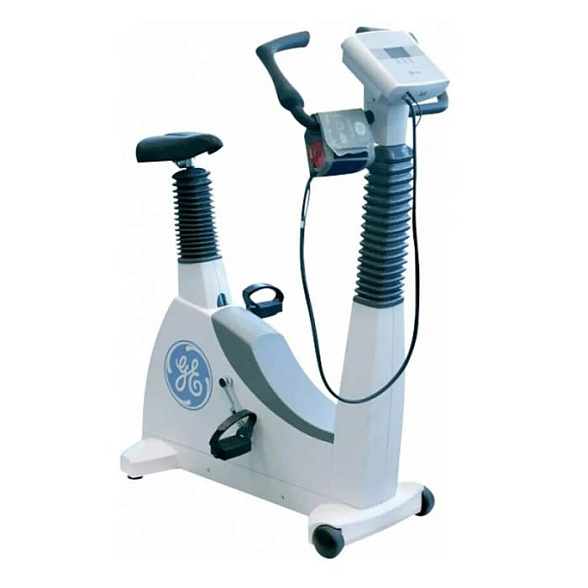

Велоэргометр e-Bike – это современный продукт американской компании GE Healthcare, который применяется для качественных кардиологических исследований.
Особенности модели

Все измеряемые показатели отображаются на широком сенсорном экране с поддержкой функции touch-panel.
E-Bike выделяется удобным и хорошо продуманным дизайном. В производстве используются только качественные материалы, которые гарантируют высокую надежность и долговечность даже при регулярном использовании.
Эргометр хорошо адаптируется под людей различной комплекции, возраста и состояния здоровья благодаря большому количеству настроек и регулировок. Это способствует проведению точных исследований.
В наличии сидение с возможностью регулировки высоты, что позволяет пациенту устроится на нем с максимальным комфортом

Есть поддержка связи со стресс-системами — можно изменять настройки прямо во время работы.
Есть опция измерения артериального давления в автоматическом режиме.
Модель гарантирует выполнение программируемых протоколов выполнения стресс тестов.

Компания GE Healthcare выпускает данную серию в двух вариантах — e-Bike basic и e-Bike comfort.

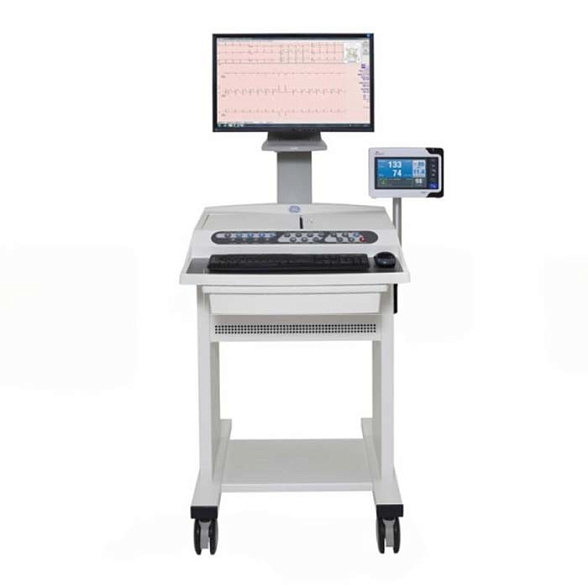

CASE GE HEALTHCARE – стресс-система последнего поколения, основанная на базе 15-канального электрокардиографа. Обрабатывает сигнал ЭКГ в режиме работы и покоя пациента, встроенные датчики делают детальный анализ показателей здоровья сердца. Нарушения ритма, частоты или силы сокращений видны даже на ранних стадиях.

Система имеет рускоязычный интерфейс и возможность сохранять данные на жесткий диск в трех форматах: Pdf, Word, Exel.

Функции и особенности Case

    Хорошее качество сигнала обеспечивается цифровым модулем сбора данных, выравниванием изолиний а также новейшим способом фильтрации шумов.

    Повтор анализа ЭКГ, в том числе сегмента ST.
    Функция Waterfall-каскад для динамики изменений сегмента ST.
    Глубокий анализ сегмента ST. В том числе возможность просматривать альтернанс зубца Т.
    Определение аритмии.
    Измерение в 12 и 15 отведениях.
    Расчет риска и определение начальной стадии ИБС.
    Поддерживает доступ к локальной сети и накопителям данных. В том числе возможно просматривать результаты исследований других станций или с накопителя.

Прибор оснащен цветным жидкокристаллическим дисплеем с подсветкой клавиш, стандартной англоязычной и русскоязычной клавиатурой.
Дисплей обеспечивает:


    Отображение текущего и прогнозируемого измерения ЧСС и АД.
    Вывод измерений метаболического эквивалента расхода кислорода.
    Вывод показателей со скоростью 25 или 50 мм в секунду.
    Вывод картинки правильного наложения электродов.
    Просмотр полной записи ЭКГ.
    Скорость регистратора 5, 12,5, 25 или 50 мм.
    Сигналов отведений на экране 3, 6, 12 или 15.

CASE измеряет и показывает на дисплее все необходимые при проведении ЭКГ показатели. Определяет на ранних стадиях болезни сердца, позволяет сохранить результаты измерений на накопитель для последующего анализа динамики заболевания. Прибор помогает избежать ошибок при наложении электродов, уменьшает помехи от движений пациента.

CASE GE HEALTHCARE способствует грамотному проведению ЭКГ, а также интерпретации полученных данных.

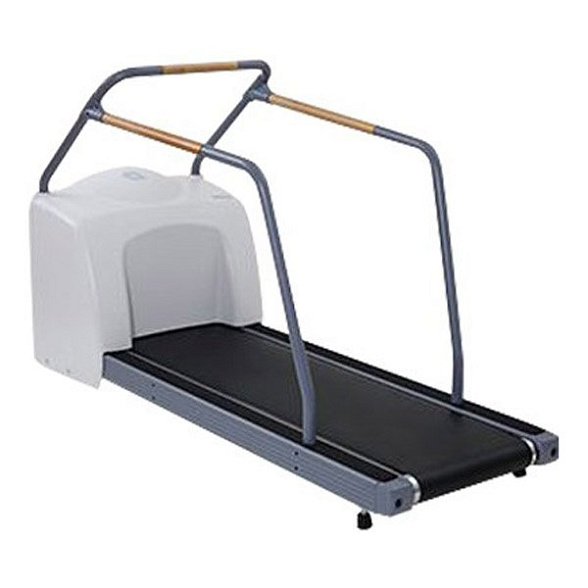

Беговая дорожка Series 2100 GE Healthcare – это инновационное оборудование в медицине, используемое при проведении нагрузочного стресс-тестирования.

Отличительные особенности

    Модель легко подключается к электрокардиографам. Например, MAC 1200 присоединяется к устройству с помощью кабеля к COM-порту, а к MAC 500 — через ИК-порт.
    Технические характеристики модели и многофункциональность обеспечивают удобство в использовании.
    Широкая площадь бегущего полотна размером 45х152 см обеспечивает безопасность при проведении стресс-тестирования.
    Имеется два режима для остановки бегущей дорожки: плавный и экстренное торможение с помощью специальной кнопки.
    Боковые и фронтальные перила обеспечивают полную безопасность во время занятий. Предусмотрены и возрастные особенности пациентов: устройство оснащено дополнительными перилами с учетом роста детей.
    Стресс-система предлагает плавный режим запуска с ускорением с нуля, позволяющий быстро адаптироваться к режимам, применяемым в тестах.
    Установлен измеритель давления, который гарантирует точное отображение показателей даже в случае высокого темпа движения.

Максимальная четкость замеров достигается благодаря следующим характеристикам:


    3 PS - мотор;
    автоматическая корректировка скорости и угла наклона;
    цифровой мониторинг выполнения предложенных задач.

Простой и удобный велоэргометр Xr50 предназначен не только для тестирования пациентов с предполагаемой патологией сердечно-сосудистой системы, но и для реабилитации людей, с уже поставленным диагнозом.
Особенности модели
    Каждый пациент индивидуально настраивает под себя угол, под которым будет наклонен руль.
    Для удобства также есть возможность подбора высоты сиденья.
    Изменяется и скорость, с которой двигаются педали. Она колеблется от 30 оборотов в минуту до 130.
    В зависимости от заданного параметра, меняется  нагрузка – минимальные значения – 6 Вт, а максимальные – 400 Вт.
Панель управления велоэргометра оборудована удобным монитором. С его помощью, любому пользователю доступна настройка необходимых режимов:

    ПК - комфортное программное обеспечение позволяет настраивать и управлять аппаратом с компьютера.
    Эргометричная работа– данная модель оснащена функцией самодиагностики; человек может самостоятельно редактировать протоколы тестирования и их сохранения в памяти.
    Настройки – используются для установки данных для  работы прибора.
    Управление вручную – человек самостоятельно подбирает необходимые параметры, используя клавиши на панели велоэргометра.

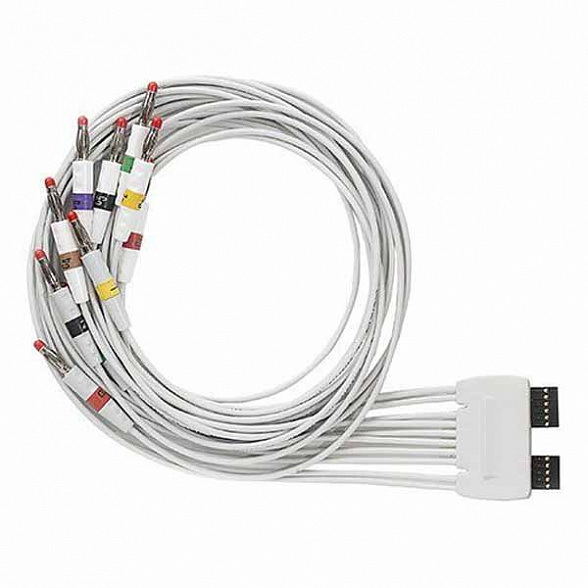

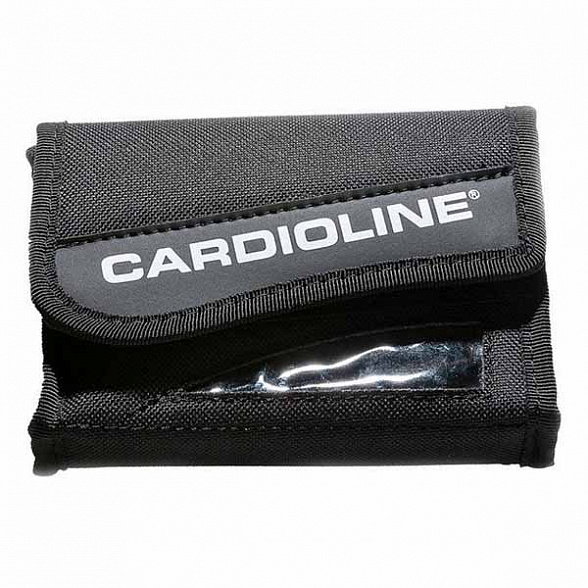

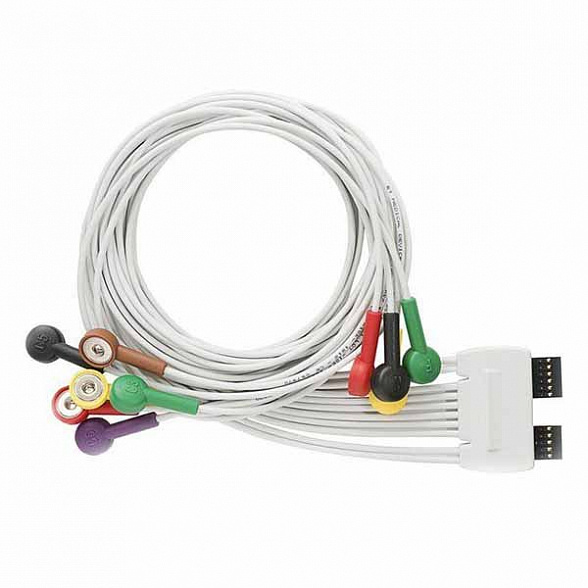

CubeStress BT package система для проведения нагрузочных проб представляет собой компьютерный электрокардиограф clickECG (12-канальный), который подключается к ПК с помощью Bluetooth технологии.

Интерактивный велоэргометр

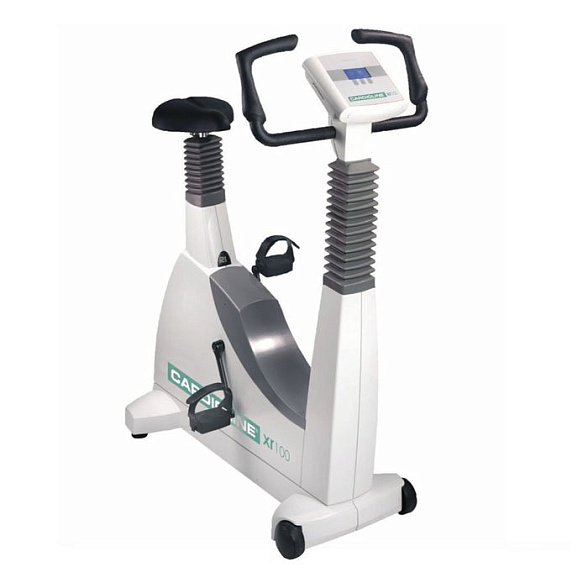

Велоэргометр XR100 – это устройство для исследования ЭКГ пациента при физических нагрузках может работать, как в регламенте автономного применения, так и в совокупности с системой «стресс-тест», совмещенный с компьютерным электрокардиографом и компьютером с программным обеспечением cubestress. Эргономика тренажера дает возможность с помощью регулировок настроить параметры аппарата для удобного использования, учитывая индивидуальные особенности каждого пациента. Интегрированная контрольная панель, позволяет наблюдать и корректировать в ходе процедуры необходимые величины.Конструкция может быть укомплектована блоком измерения артериального давления, что ведет к наилучшему подбору нагрузки и получения дополнительной информации.
Возможности устройстваИнтерфейс управления типа Р
    Тест с приложением усилий (WHO, Hollmanи др.) – пять предустановленных пошаговых протокола.
    Десять протоколов, установленные клиентом.
    Управление утяжеления выполнение упражнений в ручном режиме.
Пульт коррекции типа К
    Нагрузочное тестирование (WHO, др.) – пять установленных пошагового протокола.
    Установка абонентом 10 индивидуальных настроек.
    Ручное распределение усиления.
    Тренировочные протоколы (PWC) – зафиксированные в количестве 4.
    Программированные  пользователем – 10 тренировочных режимов.

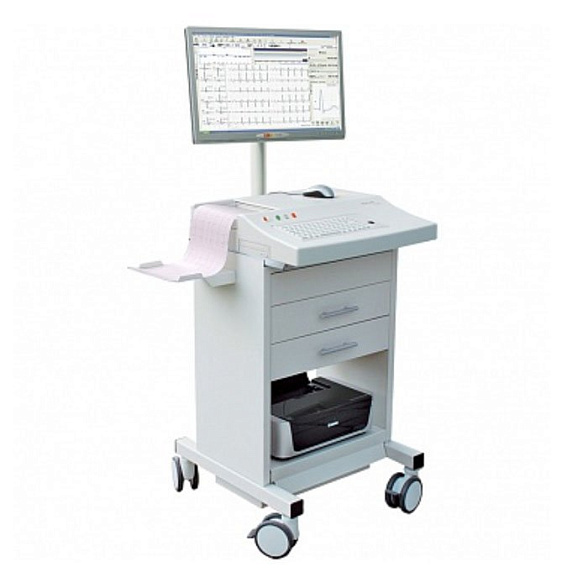

Cardiovit CS-200 – это современный кардио-пульмонологический комплекс, который предназначен для проведения широкого спектра диагностических процедур.
Данное устройство собрано на основе операционной системы WindowsXP. Модель оснащена возможностью изменения установок диагностических программ, что позволяет удовлетворить предъявляемые лбым пользователем требования.
Преимущества станции

При проведении ЭКГ в покое комплекс обеспечивает высококачественное измерение и расшифровку показателей электрокардиограммы, обнаружение водителя ритма, а также анализ электрической систолы сердца.
При помощи аппарата можно провести нагрузочный тест по 12 каналам.
Прибор предусматривает такие методы электрофизиологического обследования, как продолжительное регистрирование ритма, дневной мониторинг электрокардиограммы и суточная регистрация АД.
ПО устройства позволяет провести анализ поздних потенциалов, измерение водителя ритма, векторкардиографию и эргоспирометрию с газоанализом.
В состав кардио-пульмонологической системы включен ИБП, который при пропадании электропитания из сети в автоматическом режиме обеспечивает бесперебойную работу устройства на протяжении более 3 мин.
В станции предусмотрены ручной и автоматический режимы управления. Данная система состоит из станции для диагностики на основе персонального компьютера, экрана диагональю 17-дюймов, прочной тележки и других высокотехнологичных элементов.
Благодаря совместимости данной кардио-пульмонологической системы и SEMA-200, обеспечивается запись существенного количества данных, фиксирование результатов выполненных обследований, сравнение показателей нескольких диагностических процедур.

Устройство оснащено таким дополнительным функционалом как:

Программное обеспечение «С», позволяющее проводить анализ амплитуды, измерение интервалов, усредненных комплексов, электрических осей, интерпретацию для любых возрастов;
EXES PLUS – полное обнаружение электрокардиограммы при нагрузке;
векторкардиография;
PM – измерение водителя ритма;
LP – регистрация и анализ поздних потенциалов;
холторовское мониторирование;
регистрация суточного артериального давления;
PC – исследование внешнего дыхания;
эргоспирометрия, выполняемая с газоанализом;
фоноприставка;
устройство вакуумного присоединения электродов;
эргометры 3 типов.

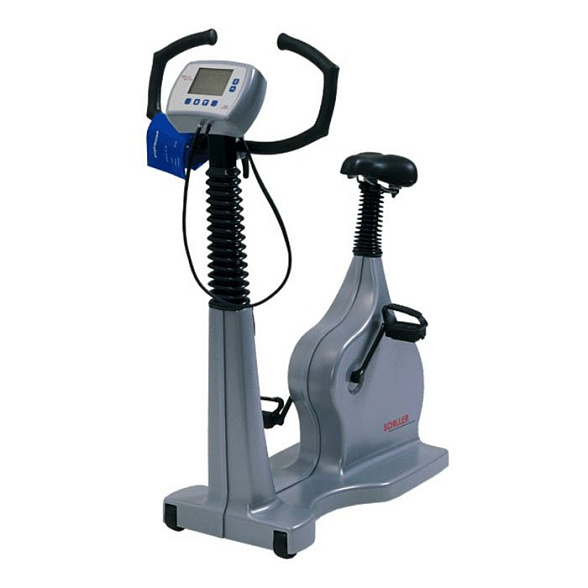

Современные велоэргометры швейцарского производителя Schiller являются медицинским оборудованием, которое получило широкое распространение для проведения стресс-тестов в практике врачей кардиологов, а также при проведении тестов нагрузочного типа, как спортивного, так и восстановительного медицинского направления.
Преимущества ERG-911 S/BP

Устройство используется отдельно как тренажер (для него созданы девять программ), или для  выполнения тестирования под нагрузкой. Во втором варианте управление осуществляется с помощью специально разработанного программного обеспечения.
Неинвазивное давление измеряется при помощи эргометров, оснащенных модулем НИАД.
Модели велоэргометров, с НИАД-модулем, и без  него, используются как составная часть стресс-систем, основой которых являются электрокардиографические аппараты CARDIOVIT AT-102/АТ-10 plus/АТ-104PC/CS-200.

Электрокардиограф  многофункциональный прибор с  12 каналами для проведения ЭКГ покоя. Предусмотрены функции определения пейсмеркера, интерпретации, а также спирометрии. Прибор позволяет провести диагностику с нагрузкой.
Преимущества модели

Синхронная регистрация по двенадцати каналам.
Результаты выводятся на дисплей с подсветкой, изображение получается точное, с высоким разрешением, что облегчает процесс предварительного просмотра электрокардиограммы.
Оборудование включает в себя полноценную клавиатуру, чем отличается от аналогов.
Есть специальные кнопки для моментального доступа к основным функциям.
Результаты диагностики распечатывают с помощью термопринтера на бумаге стандартного формата (А4).
Есть возможность подключения внешнего принтера для печать результатов на обычной офисной бумаге.
Работа проводится в двух режимах: ручном и автоматическом.
Питание осуществляется от электросети или батареек.
Для удобства передачи данных разработан специальный интерфейс.
Модель соответствует современным техническим требованиям.
Небольшая масса (5 кг).

Особенности управления:

Благодаря наличию порта RS-232 можно подключить доп. устройства , например велоэргометр.
Быстрый и не сложный процесс калибровка прибора.
В комплект входит таблица с должными значениями.

Американским инженерам пришлось учитывать тот факт, что выполнение стресс-тестов часто нуждается в ЭХО-кардиографии. Модель велоэргометра eBike EL была специально сконструирована для проведения этого исследования под нагрузкой.Основные достоинства
Простое управление и большие технические возможности делают ежедневные самостоятельные занятия и тренировки с использованием устройства максимально удобными.
Электрический привод, которым оснащен аппарат, помогает автоматически менять вертикальное положение пользователя (фронтальная плоскость опускается на 45 градусов). Угол наклона может изменяться в интервале 0-45 градусов.
Мышцы плечевого пояса пользователя расслабляются, когда пациент полулежит. Это также помогает расслабить верхнюю половину тела. При этом устраняются помехи во время записи электрокардиограммы, измерения артериального давления.
В экстренных случаях устройство может автоматически возвращаться к вертикальному положению. Это важно, если требуется оказать экстренную помощь пациенту.
Прочная фиксация подвижного модуля на основании велоэргометра обеспечивает безопасность во время тренировки.
Конструкция оборудована двумя подножками. Людям пожилого возраста и ограниченных возможностей подножки облегчают использование аппарата.
Во время стресс-тестирования ноги не скользят, так как подножки помогают расположить их на педалях под нужным углом.
Подголовник помогает удобно зафиксировать плечевой пояс, снять напряжение в руках. При этом точное измерение АД производится безопасным способом.
Особенности комплектованияПоставка внешнего терминала, который обеспечивает дистанционное управление, встроенного модуля, измеряющего давление, может осуществляться одновременно с базовой комплектацией.После получения основной поставки можно отдельно заказать блок, который позволяет измерять АД. Модуль будет поставлен дополнительно.

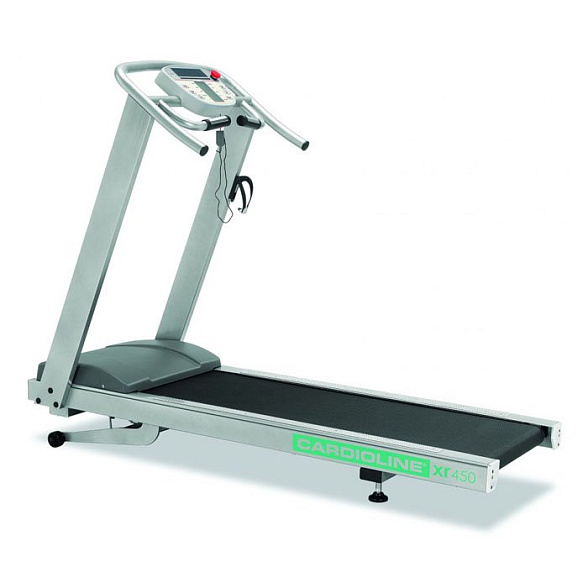

Тредмил Xr450 оснащен функцией плавно изменять уровнь наклона бегового полотна. Последнее также может подстраиваться к движениям пользователя. Такая способность делает нагрузку значительно ниже на суставы пациента и главный элемент опорно-двигательной системы – спину, позволяя избежать перегрузки.Данное устройство считается идеальным для использования ее в комплекте со стресс-тестом с нагрузкой. Полотно по которому бегут широкое, работа данной модели является бесшумной. К преимуществам тредмила, также стоит отнести маленький вес и компактный размер, что делает его транспортировку чрезвычайно удобной.При желании, можно дополнительно заказать консоль управления, а также поручни которые закрепляются сбоку.

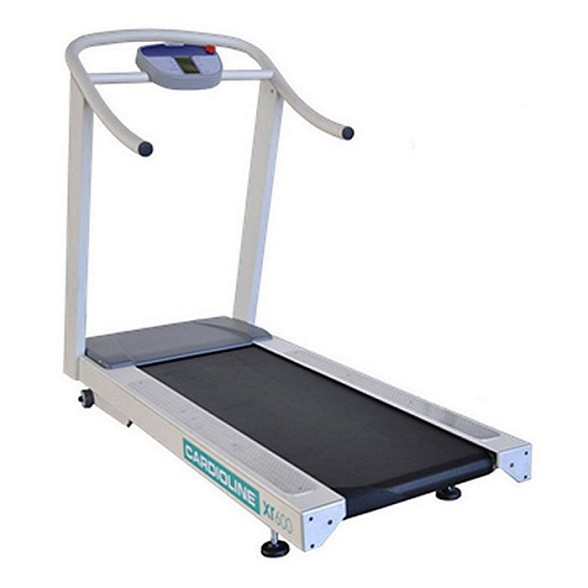

Тредмилл ХR-600 оснащен механизмом постепенной корректировки угла наклона беговой дорожки, благодаря чему происходит приспособление к движением пациента, исключается перегрузка суставов и позвоночника. Аппарат способен функционировать совместно с программой нагрузки Cardioline. Оборудование работает, не создавая постороннего шума, отличается компактными параметрами и небольшой массой при широкой поверхности дорожки.Модель можно дополнить пультом управления, а также установить поручни сбоку.
