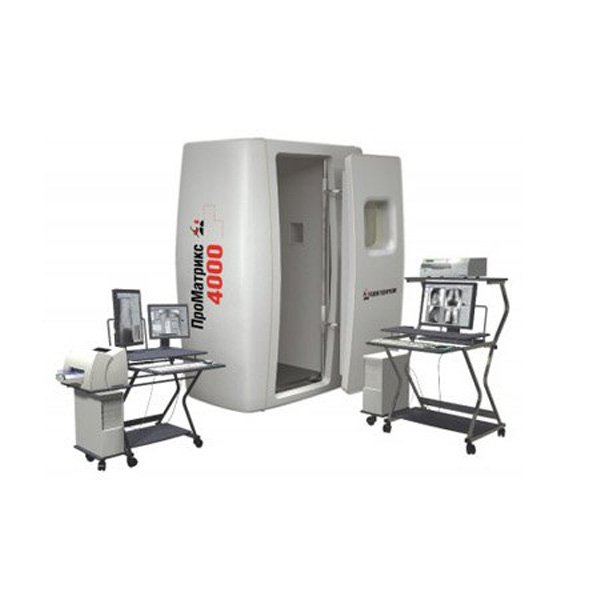

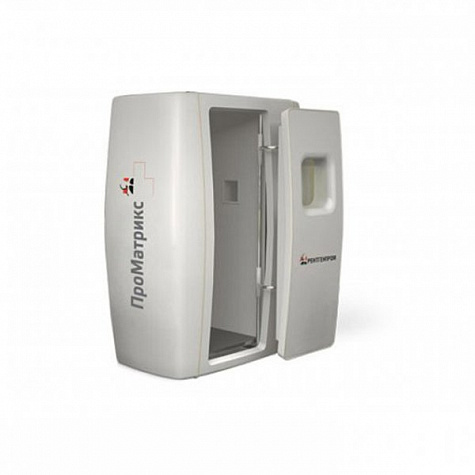

Аппарат флюорографический цифровой ПроМатрикс-РП - ПроМатрикс-4000

Малодозовый сканирующий цифровой флюрограф ПроСкан-7000 работает по принципу учета объема рентген излучения, который прошел через организм испытуемого с помощью 550–миллиметрового кремниево-линейного датчика. Его используют для получение цифровых флюрографических изображений грудной клетки. Изображение легких получают вследствие параллельного передвижения детектора в горизонтальной плоскости относительно грудной клетки и формирования рентген пучка веероподобной формы диафрагмой. Это достигается путем прикрепления диафрагмы и детектора к штанге, которая вращается вокруг фокусного пятна. Круговое перемещение производится за счет микрошагового двигателя.

Характеристики

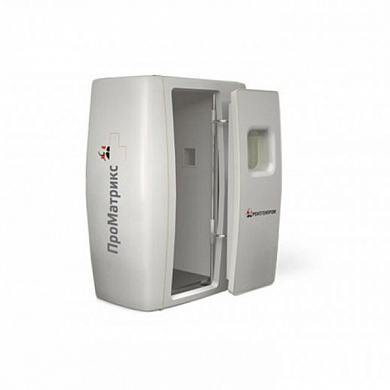

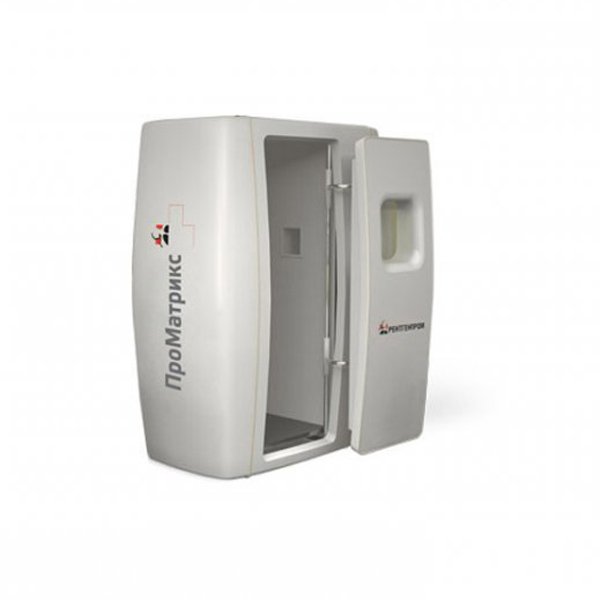

Рентгенозащитную флюрографическую кабину производят из композита – материал, способствующий уменьшению степени лучевой нагрузки работников клиники до естественного фонового уровня.




Автоматизированное рабочее место рентген специалиста оснащено монитором графического типа со 43-сантиметровой диагональю, предназначенного для ведения базы учета данных и расшифровки полученных снимков. Кроме того, изображение доступно и на медицинском монохромном 51-сантиметровом мониторе.

Рентгенлаборант прямо со своего рабочего места может осуществлять управление сканирующим цифровым флюрографом, вести учет данных и отслеживать уровень качества изображений. Пациент находится под постоянным видеонаблюдением с помощью специальной системы, что помогает правильно позициронировать обследуемого.

Изображение получается одинаково качественным с высоким разрешением (256 оттенков серого), не зависимо от того было ли оно распечатано на термопленке или на термобумаге . А объем памяти специального накопителя, встроенного ПО дает возможность хранить снимки в течение длительного временного отрезка (около 10 лет).

Печать отчетов и другой документации можно проводить используя обычный принтер офисного типа.Высокоэффективная регистрация позволяет с помощью детектора сделать прямой снимок при уровне облучения дозе 250 мкР на кадр,и обследовать огромное количество людей в течение рабочего дня.

Прибор ПроСкан-7000 легко интегрируется под какую угодно медицинскую инфосистему. Кроме того, программное обеспечение отличается наличием всевозможных протоколов и форм периодической отчетности специально для рентгенологов. Разрешено также проводить обработку флюрографического изображения с помощью имеющихся специальных фильтров.

Программное обеспечение сканирующего флюрографа позволяет вносить в свою базу новые данные о пациентах, производить их редактирование и удаление. Найти необходимые записи о конкретном пациенте возможно по любым его персональным данным (фамилии, диагнозе, населенному пункту, группе рисков, профессии и прочих характеристиках). Таким образом, сложностей с формированием автоматического отчета за определенный период времени не возникает.

Прибор- приставка для проведения цифровой флюорографии АМИКО представляет собой модернизированное современное медицинское оборудование.  Преимущества   Доза облучения снижена по сравнению с аналоговыми аппаратами.Предусмотрена функция самоконтроля качества.Для полноценной работы не требуется фотолабораторий, химикатов и пленок.Автосоздание отчетов о ходе процедуры, вся информация о пациентах сохраняется в базе данных.

Малодозовый сканирующий флюорограф цифрового типа ПроСкан-2000, послойно "просматривает" обследуемый участок тела пациента рентгеновским лучом, имеющим форму веера. При этом задействован, в целях регистрации проникшего сквозь обследуемого излучения,  детектор линейного типаиз кремния. При сканировании пучок рентгеновского излучения и детектор одновременно двигаются параллельно обследуемому участку.
Особенности

Трехмерное разрешение прибора - 2,2 пары линий/мм.
Полярная восприимчивость – не ниже одного процента.
Линейный регистратор функционирует без техобслуживания.
Эффективная регистрация делает возможным получить снимок при дозе 100мкР.

Кабина, защищающая от излучения, сделана из современнейших  конструкционных материалов, благодаря чему уровень защиты соответствует уровню, который дает пластина свинца в 1,2 мм толщины. Воздействие ПроСкана-2000 на обслуживающих людей равно природному радиационному излучению.
Рабочие места обслуживающих медработников
Рентгенолог-врач смотрит за отображаемым рентгеновским снимком на специальном монохромном экране, диагональ от 51 см. Данные заносятся в накапливаемую базу на другом дисплее, диагональ от 43 см.
Для лаборанта рабочее место оснащено графическим монитором, диагональ не меньше 51 см. Качественный монитор необходим, чтобы создавать базу снимков, управлять прибором и контролировать качество рентгенограмм. Лаборант-рентгенолог контролирует позиционирование обследуемого.
Сопутствующее оборудование
Необходим принтер, предназначенный для работы с термобумагой и специальной пленкой. Прибор обладает хорошим трехмерным разрешением, различает 256 нюансов серого. Благодаря таким характеристикам, высококачественное изображение получается на дисплее и на готовых распечатках. Лазерный принтер печатает текстовые документы. Внешний накопитель, размещенный на «жестких» дисках, предназначен для создания и хранения архива. Он вмещает такое количество снимков, которые накопятся за 10 лет службы устройства.
ПО, которое произведено согласно требований международного протокола DICOM 3.0 и совместимо с различными медицинскими информационными системами, гарантирует сохранение базы при неисправности какого-либо «жесткого» диска.Аппарат запитывается от однофазной электрической сети 220 В, допустимы скачки в пределах 10%.

Модель  «ПроГраф-РП» предназначен для выполнения флюорографии, а также организации диагностики в нескольких ракурсах – как в положении стоя, так и сидя.
Особенности аппарата для флюорографии

Пространственное разрешение - 2,5 пар линий/мм
В конструкции штатива присутствует траверза. На ней фиксируется РИД, диафрагма, оборудованная центратором  светового типа, а также камера. Допускается перемещение траверсы в горизонтальной оси (пределы до ста сантиметров). Направление может быть как вверх, так и вниз. Расстояние фокуса зафиксировано, оно составляет 1,2 метра.
Настроить прибор достаточно просто. Параметры выставляются с помощью специальной автоматической функции, ориентирующейся по типам органов.
Питающее устройство работает от общей сети, имеющей 220 вольт. Допускаются колебания напряжений до десяти процентов. Сопротивление не должно превышать 1 Ом. Разрешено подключение к сети 380 вольт, где присутствует сопротивление 0,5 Ом.
Система укомплектована  жесткими дисками большого объема,что  позволит хранить архив сделанных на протяжении десяти лет  снимков . Доступ к информации получается за двадцать секунд. Потребуется лишь ввести запрос с указанием личных параметров пациента. У накопителя имеется защищенное ПО. Если один из дисков случайным образом повредится, информация не будет утрачена.
Рабочее место врача  оснащено монитором с диагональю 19 дюймов. Он используется при описании полученного изображения. ведения базы данных.  Так же есть дисплей монохромного типа (20 дюймов), на нем отображается сам снимок.
Место работы лаборанта оснащено дисплеем графического типа с диагональю 51 сантиметр, он используется для учета данных, контроля проведения диагностики и качества получемого снимка.
Печать отчетов производится с помощью обычного  лазерного печатающего устройства (принтера), он есть в комплекте. В поставку входит так же прибор для печати снимков на специальной пленке или бумаге.

ПО у устройства соответствует международному стандарту DICOM 3.0. Комплекс совместим с различными информационными системами. При разработке ПО учтены пожелания ведущих рентгенологов. Оборудование формирует не только протоколы определенного формата, но и шаблоны периодичной отчетности.
