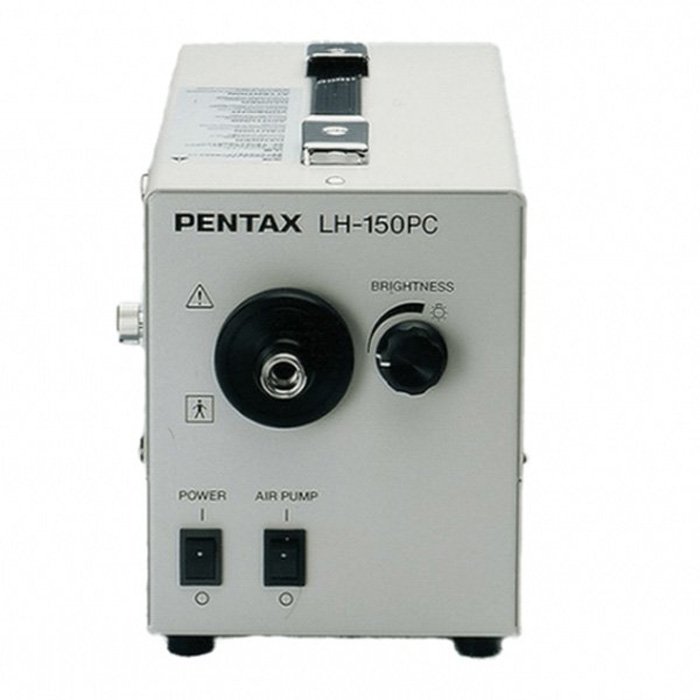

Источник света LH-150PC Pentax

Тестер герметичности предназначен для выявления трещин и проколов разной степени выраженности во внутренней оболочке прибора для эндоскопии. Тестер герметичности SHA-P5 Pentax, Япония подходит для обследования всех моделей аппаратов для внутриполостного исследования марки Pentax.

Тестер является механическим устройством, состоящим из манометра, резиновой груши для нагнетания, шланга и коннектора, служащих для подсоединения прибора, обследуемого на нарушение герметичности.

Проверка эндоскопа на целостность производится последовательно в два этапа.


Этап «сухого» обследования
Проверка позволяет выявить повреждения внешней и внутренней поверхности приборов для эндоскопического исследования. Подготовка к ревизии заключается в визуальном осмотре наружной поверхности эндоскопа на предмет обнаружения разрывов, трещин, проколов, которые вызывают проникновение воды внутрь и дальнейшую порчу устройства.

Последовательность действий



соединение сухих коннекторов течеискателя и обследуемого устройства; оно производится путем накручивания соединительного модуля тестера на коннектор для вентиляции испытуемого прибора (строго по часовой стрелке);

настройка манометра путем поворачивания циферблата в правильное рабочее положение, при котором указатель прибора указывает на нулевую отметку;

непосредственно обследование; производится нагнетание давления воздуха во внутренний канал эндоскопа под контролем показаний манометра.

Путем нагнетания воздуха добиваются отклонения стрелки в зеленый сектор, что соответствует давлению в 15,7 – 19,6 кПа или 0,16-0, 20 кг/см2. Не рекомендуется чрезмерно повышать давление, о чем свидетельствует переход указателя в красную зону, во избежание повреждения эндоскопа. Переход в красный сектор допускается не более, чем на 29,4 кПА, что соответствует 0,3 кг/см2.

В процессе проверки необходимо слегка изгибать нижнюю часть проверяемого устройства в разные стороны, для более точного выявления повреждений. Это можно установить визуально, а также по быстрому уходу указателя из зеленой зоны, что говорит об утечке воздуха. Такой аппарат погружать в воду нельзя.

Клапан сброса давления манометра должен быть плотно закрыт, иначе обследование нельзя считать достоверным.

При обнаружении утечки воздуха или визуальных разрывов и проколов, эндоскоп следует сдать в сервисный центр, применять его не рекомендуется.


Этап «водной» проверки
Проводится в случае успешного прохождения первого этапа, служит для выявления мелких нарушений целостности канала эндоскопа. Проверка происходит путем погружения обследуемого устройства в чистую воду наряду с нагнетанием кислорода.

Процесс соединения и отсоединения течеискателя с объектом обследования нельзя производить под водой, в этом случае оба аппарата выйдут из строя из-за затекания воды.

Порядок обследования



снятие крышки красного цвета, предназначенной для газовой стерилизации, с соединительного приспособления прибора для внутриполостного исследования;

накручивание соединительных модулей...
