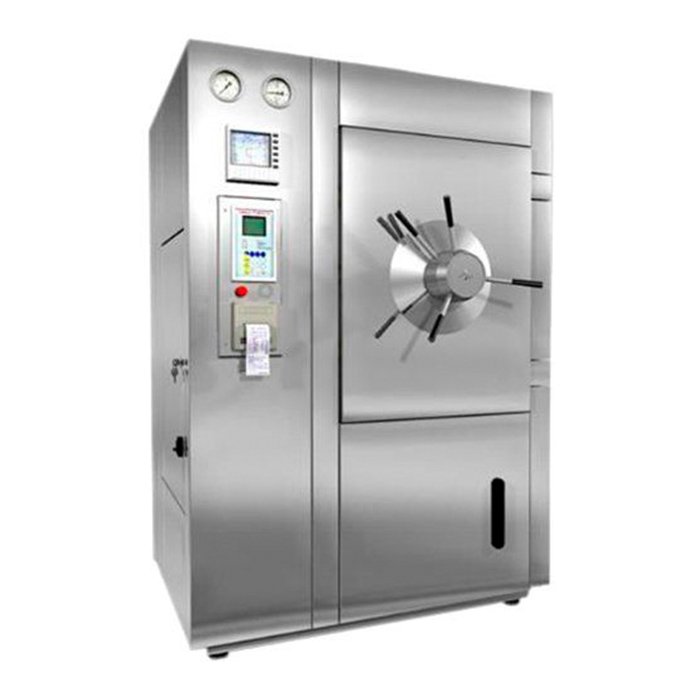

Стерилизатор паровой ГП-560-2 ТЗМОИ

Модель ГПД-250 напольного парового стерилизатора (производитель ТЗМОИ) отличается горизонтальной загрузкой и проходным типом исполнения. В устройстве осуществляется обработка предметов, стерильность которых необходима в медицинских учреждениях, на предприятиях фармацевтической, пищевой и других отраслей промышленности.
Инструменты, приспособления, принадлежности и материалы могут быть металлическими, стеклянными, резиновыми, текстильными, функциональные свойства которых не меняются под воздействием насыщенного водяного пара, подаваемого под давлением.
Местом для размещения установки, как правило, выбираются централизованные стерилизационные отделения, где расположен переход из чистой в стерильную зону.
Конструктивные особенности

Аппарат включает в себя камеру и электромодуль, которые легко разъединяются на время монтажа.
В производстве основных узлов, панелей, паровой рубашки используется высоколегированная нержавеющая сталь.
Для изготовления камеры применяют немагнитную аустенитную сталь, которая обладает антикоррозионными свойствами.
Шторные двери оснащены пневматическими клапанами и приводами, движение которых осуществляется с помощью встроенного компрессора с ресивером из стали-нержавейки. Автоматическое вертикальное скольжение дверей позволяют оптимально использовать рабочее пространство и облегчить работу медработников.
С помощью вакуумного насоса, работающего по методу пульсирующей откачки, удаляется воздух из рабочего отсека, и высушиваются в вакууме обработанные предметы.

Функциональные системы устройства
Функционирование установки осуществляется при помощи нескольких систем.
Управление
В основе автоматического управления лежит использование микропроцессоров, которые обеспечивают работу аппарата в 10 программируемых режимах обработки.

Все элементы системы управления русифицированы.
Управляющая панель включает в себя ЖК-дисплей, на экране которого параметры стерилизации отображаются в цифровом формате.
Систему управления подключают к ПК напрямую или дистанционно с помощью модема.
Встроенный принтер, используя независимые датчики, осуществляет документирование показателей процесса обработки.
Способность аппарата автоматически самоочищаться является гарантией высокой чистоты пара, а также препятствует образованию накипи в парогенераторе и защищает его от загрязнения.

    Тестирование
    Применяются различные виды тестирования:

ваккум-тест обеспечивает проверку герметичности установки;
тест Bowie–Dick позволяет удостовериться, что воздух удален, а камера заполнена паром.

    Дегазация и утилизация
    Вода перед тем, как попасть в парогенератор, проходит дегазацию. Это необходимо для повышения теплопроводности пара и способствует улучшению стерилизующего эффекта.
    Безопасность
    Безопасная работа установки обеспечивается:

отключением тепловых нагревательных элементов, если уровень воды в парогенераторе достиг критического минимума либо давление опасно повысилось;
блокировкой незакрытой двери, а также при наличии в рабочей камере вакуума, дав...

Современный и долговечный автоклав, выпускается АО «Тюменский завод медицинского оборудования и инструментов» (АО «ТЗМОИ»). Ассортимент производителя включает полный комплекс оборудования для инфекционного мониторинга – автоклавы различного назначения, моечно-дезинфекционные установки, сушильные шкафы. ГПД-560-1 – автоклав-автомат с форвакуумной помпой, простой, удобный в эксплуатации, экобезопасный.
Сфера применения
Автоклав разработан для термической стерилизации с применением насыщенного пара, подаваемого под давлением.
Стерилизатор с камерой объемом 400 литров позволяет проводить термообработку большого количества изделий медназначения, в том числе:



металлических инструментов/принадлежностей;

стеклянной посуды/емкостей;

резиновых, пластиковых, текстильных изделий;

лигатур, перевязочных материалов.

Стерилизаторы устанавливают в медучреждениях различного профиля, приборы такого типа – элемент оснащения:


централизованных стерилизационных блоков;

стерилизационных комнат в отделениях больниц или аптечных пунктах;

фармацевтических предприятий;

микробиологических лабораторий.

Прибор удобен для встройки между помещениями стерильного/чистого режима. Конструкция модели ГПД-560-1 допускает разделение прибора на 2 модуля: камеру стерилизации и электрический блок – для раздельной установки.

Преимущества


автоматическая система управления на базе микропроцессоров. Запуск прибора «одним нажатием»;

программируемые профили стерилизации;

информирование оператора о завершении каждого этапа/полного цикла обработки, обнаружении сбоя/поломки при помощи звукового/светового сигнала;

видеографическая регистрация;

тестовые профили. Вакуум-тестирование (проверка герметичности), пакет Бови-Дика (проверка работы вакуум-системы, обеспечивающей удаления воздуха из камеры).


Конструкция


LCD-дисплей для вывода параметров термообработки с полностью русифицированной «оболочкой»;

встроенное печатающее устройство для фиксации параметров термообработки на бумаге;

камера стерилизации из коррозионностойкой стали марки 12Х18Н10Т (AISI 321). Наружная обшивка и ключевые конструктивные элементы также выполнены из коррозионностойкой стали с высоким содержанием легирующих компонентов;

интегрированный парогенератор (нагревательный котел) и парогаситель с авторегулировкой температуры пара/конденсата, удаляемого из автоклава в канализацию;

высокопроизводительная вакуумная помпа для откачивания воздуха из камеры, а также вакуумной дегидратации обработанных паром изделий;

фильтрующий модуль. Обеспечивает обеззараживание воздуха, подаваемого в камеру с целью компенсации повышенного давления внутри прибора;


Безопасность


блокировка дверцы – в ходе выполнения рабочего цикла/при высоком давлении внутри прибора;

отключение нагрева в парогенераторе – при критическом снижении уровня жидкости;

аварийный режим – прекращение запрограммированной термообработки и/или переход в «ручно...

Стерилизатор паровой ГК-100-4 – вакуумный стерилизатор, автоматически работающий на водяном паре, прост в использовании, не вредит экологии. Создан, чтобы обеззараживать медицинские инструменты, созданных из металлического или стеклянного покрытия, резины, также, для обработки хирургических нитей и тканых изделий. Пар не влияет на их функциональность, легко очищает вещи от бактерий. Прибор используют для медицинских целей.

Особенности стерилизатора:

Паровой очиститель подключается к электросети TN-S путем быстродействующего защитного выключателя;
Продуктивность внутреннего парогенератора примерно 16 кг/ч;
Указатель уровня парового котла создан, чтобы контролировать водяной уровень парогенератора и показывать этапы работы;
Присутствует водокольцевой насос;
Кислород попадает в камеру путем фильтровой очистки бактерий;
Система охлаждения может сбрасывать пар в сток;
Фиксируется температура, давление текстовым и графическим видом;
Клавиатура защищена от влаги;
Экран отображает информацию на русском;
Фиксация видео с помощью регистратора;
Есть принтер.

Система защиты:

Открытая крышка не позволяет прибору включиться;
Остановка работы при сбое или аварии;
Выключение трубчатых электронагревателей в случае падения водяного уровня парогенератора;
Защита от сильного повышения давления генератора пара;
Невозможно нелегальным путем (сменой пароля) изменить настройки;
Для полного анализа систему можно подключить к компьютеру или управлять ею удаленно;
Переключение на обычное управление в экстренных случаях.

Назначением парового форвакуумного проходного автоматического стерилизатора ГПД-560-1является обеззараживание при помощи водяного насыщенного пара под давлением всевозможных медицинских принадлежностей из материалов, не изменяющих свои функциональные свойства при воздействии на них пара, например такие как: металлы, стекло, резина, текстиль, лигатурная шовная нить.
Используют данное устройство в лечебно-профилактические клиники, в стерилизационные отделения и иные медицинские учреждения. Устанавливается оно между «чистыми» и «стерильными» помещениями. Установку можно разъединить на 2 составляющих – камера и электросекция, что повышает удобство ее монтажа.
Преимущества модели

Для изготовления основных узлов и панель используется высоколегированная нержавеющая сталь, а прямоугольную стерилизационную камеру выполняют из нержавейки марки 12*18Н10Т;
Наличие встроенного парогенератора;
В работу устройство можно запустить нажатием на одну кнопку, благодаря автоматическому микропроцессорному управлению;
Можно программировать режимы обеззараживания;
Наличие мощного вакуумного насоса, который эффективно удаляет воздух из рабочей зоны при помощи пульсирующей откачки, и обеспечивает вакуумную сушку оборудования прошедшего стерилизацию;
Присутствует русифицированный принтер для документирования параметров процесса обеззараживания;
Есть видеографический  регистратор, который позволяет независимо документировать параметры стерилизации;
Наличие русифицированного ЖК дисплея на котором отображаются параметры процесса;
Этапы обеззараживания, окончание циклов и наличие неисправностей сигнализируются при помощи светозвуковой индикации;
При помощи фильтра реализована бактериальная очистка воздуха, который поступает в рабочую зону во время уравновешивания давления;
Проводится тест герметичности систем устройства, а также определяется, с какой эффективностью воздух замещает пар;
Наличие встроенной системы парогашения с автоматическим регулированием температуры конденсата, который будет сбрасываться в канализацию.

Функции обеспечивающие безопасную эксплуатацию:

Запрет пуска, когда дверь камеры не закрыта;
Блокирование открытия двери в процессе стерилизации;
Дверь не откроется, пока есть давление в рабочей зоне;
Запрет на включение при наличии аварийных событиях;
ТЭНы автоматически отключаются при низком уровне воды в парогенераторе;
Наличие защитного механизма от высокого давления в парогенераторе;
Для ввода и корректировки параметров необходимо ввести пароль;
Диагностика и тестирование системы управления может проводиться с помощью компьютера, который можно подключить и через модем;
При аварии, аппаратом можно управлять в ручном режиме.
